Entendendo a tecnologia CNC PLC

Os sistemas CNC PLC combinam duas tecnologias poderosas: Controle numérico de computador (CNC) e controladores lógicos programáveis ​​(PLC). O CNC controla os movimentos da máquina com precisão com base em instruções programadas, enquanto o PLC lida com operações lógicas e automação de máquinas. Juntos, eles criam um sistema de controle inteligente para trituradores de superfície.

Definição e componentes dos sistemas CNC PLC

• Controlador CNC: Executa programas de usinagem, caminhos e velocidades de ferramentas de orientação.

• Unidade de PLC: gerencia funções da máquina como intertravamentos de segurança, fluxo de refrigerante e controles do motor.

• Interface humana-máquina (HMI): permite que os operadores inseram comandos e monitorem processos.

• Sensores e dispositivos de feedback: forneça dados em tempo real sobre posição, velocidade e força.

• Redes de comunicação: conecte o CNC e o PLC à coordenação perfeita.

Essa integração garante operações precisas e repetíveis, essenciais para a moagem de ultra-precisão.

Vantagens do uso do CNC PLC na moagem da superfície

1. Precisão aprimorada: o CNC lida com controle de movimento fino; O PLC garante condições estáveis ​​da máquina.

2. Automação aprimorada: o PLC gerencia funções auxiliares, reduzindo a intervenção e os erros do operador.

3. Monitoramento em tempo real: os sensores alimentam os dados do PLC, permitindo ajustes rápidos para obter qualidade consistente.

4. Flexibilidade: os programas podem ser personalizados para diferentes tamanhos e formas da peça de trabalho.

5. Maior produtividade: ciclos automatizados e trocas rápidas aceleram a produção.

6. Segurança: o PLC controla as paradas de emergência e salvaguardas equipamentos e operadores.

Ao combinar a precisão da CNC e o controle lógico da PLC, os trituradores de superfície da coluna dupla atingem as tolerâncias ultrafinas necessárias para peças de trabalho super-altas e superfinas.

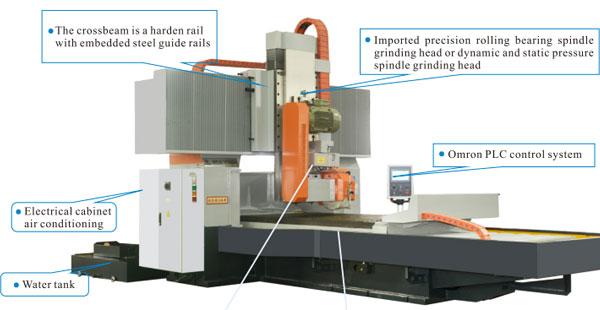

Projeto e estrutura de trituradores de superfície da coluna dupla

Principais recursos do design de coluna dupla

Os trituradores de superfície da coluna dupla possuem duas colunas verticais robustas posicionadas em ambos os lados da mesa de trabalho. Essas colunas suportam a cabeça da roda de moagem, permitindo que ela se mova pela peça de trabalho com estabilidade excepcional. As principais características incluem:

• Estrutura rígida: as colunas duplas criam uma estrutura resistente que resiste à flexão e vibração durante a moagem.

• Suporte de mesa de trabalho ampla: a mesa de trabalho se vira entre as colunas, proporcionando amplo espaço para peças de trabalho grandes ou altas.

• Guias de precisão: Guias lineares nas colunas garantem um movimento suave e preciso da cabeça da moagem.

• Eixo pesado: o eixo de moagem é montado em uma viga cruzada que conecta as colunas, oferecendo força consistente e deflexão mínima.

• Sensores integrados: sensores de posição e força nas colunas e eixos fornecem feedback em tempo real para controle preciso.

Esse design contrasta com os trituradores de coluna única, onde a cabeça de moagem é balançada, tornando-os menos estáveis ​​para peças de trabalho grandes ou altas.

Benefícios da estrutura de coluna dupla para moagem de precisão

O layout da coluna dupla oferece várias vantagens essenciais para a moagem de ultra-precisão, especialmente em peças de trabalho super-alto e super finas:

• Rigidez aprimorada: o suporte simétrico reduz vibrações e deflexões, mantendo a precisão da retificação, mesmo em peças de trabalho altas.

• Estabilidade aprimorada: a rigidez do quadro ajuda a controlar a expansão térmica e as tensões mecânicas, impedindo erros dimensionais.

• Melhor distribuição de carga: forças da moagem se espalham uniformemente pelas duas colunas, reduzindo o desgaste e prolongando a vida útil da máquina.

• Capacidade do aumento da peça de trabalho: a extensão ampla permite o manuseio de peças de trabalho maiores, mais pesadas ou mais altas sem comprometer a precisão.

• Precisão consistente: a estrutura estável suporta passes de moagem finos necessários para alcançar acabamentos superficiais ultrafinos e tolerâncias apertadas.

• Facilidade de automação: o design acomoda a integração do CNC PLC, permitindo movimentos precisos e repetíveis e controle de processos.

Por exemplo, a moagem de um componente aeroespacial superfino requer vibração mínima e posicionamento exato. O design da coluna dupla garante que a roda de moagem se mova constantemente, evitando marcas de conversas ou danos na superfície. Da mesma forma, as peças automotivas super altas se beneficiam do suporte estável, impedindo a deflexão da peça de trabalho durante a usinagem.

Ao combinar força mecânica com sistemas de controle avançado, os trituradores de superfície da coluna dupla entregam a ultra-precisão exigida pela fabricação moderna.

Dica: Escolha trituradores de superfície da coluna dupla ao usinar peças grandes ou delicadas para garantir a máxima rigidez e manter as tolerâncias ultra-precisas.

Alcançar a ultra-precisão na moagem da superfície

Técnicas para moagem de precisão

A superfície ultra-precisão exige várias técnicas importantes para obter tolerâncias rígidas e acabamentos impecáveis:

• Profundidade fina de corte: Tomar passes muito rasos reduz as forças de corte e a geração de calor. Isso impede a distorção da peça de trabalho, especialmente importante para peças superfinas.

• Taxas de alimentação lenta: a moagem lentamente permite um melhor controle sobre a remoção do material e a qualidade da superfície.

• Molho constante de roda: o molho regular mantém a roda de moagem afiada e equilibrada. Impede os vidros e garante ação de corte consistente.

• 极 Li>

Controle térmico:

• O gerenciamento do acúmulo de calor através do fluxo do líquido de refrigeração e os parâmetros de corte otimizados evitam a expansão térmica que pode afetar a precisão.

• O amortecimento da vibração: minimizar as vibrações reduz as marcas de conversas e as irregularidades da superfície.

• Feedback de alta resolução: o uso de sensores precisos para monitorar a posição e a força ajuda a manter os caminhos de moagem exatos.

Essas técnicas combinadas permitem que os trituradores de superfície produzam superfícies ultra-flat com rugosidade no nível de nanômetros.

Papel do CNC PLC no aumento da precisão

A integração de CNC e PLC eleva a moagem de precisão, fornecendo controle e automação inteligentes:

• Controle preciso de movimento: o CNC executa caminhos de ferramentas programados com precisão no nível da mícrons. Ele gerencia a velocidade do eixo, as taxas de alimentação e a posição da roda de moagem com precisão.

• Ajustes em tempo real: o PLC processa o feedback dos sensores instantaneamente. Ele ajusta o fluxo do líquido de arrefecimento, a carga do eixo e outros parâmetros para manter as condições ideais.

• Medimento automatizado de roda: Cilme os sistemas CNC PLC Cilme e controle de curativos automaticamente, garantindo que a superfície da roda permaneça ideal sem o atraso do operador.

• Compensação de erro: o sistema detecta desvios causados ​​por expansão térmica ou desgaste mecânico e compensa em tempo real.

• Repetibilidade do processo: os programas podem ser salvos e reutilizados, garantindo qualidade consistente em várias peças de trabalho.

• Controles de segurança integrados: o PLC monitora o status da máquina e os desencadeia paradas de emergência se ocorrerem anomalias, protegendo peças delicadas.

Por exemplo, a moagem de uma lente óptica superfina requer posicionamento exato e força mínima. O sistema CNC PLC controla com precisão a abordagem da roda, a profundidade de moagem e os intervalos de vestir para evitar danos. Da mesma forma, para componentes aeroespaciais super altos, o sistema mantém velocidades estáveis ​​do fuso e compensa os mudanças térmicas para garantir a precisão dimensional.

Ao combinar técnicas avançadas de moagem com a inteligência do CNC PLC, os trituradores de superfície da coluna dupla atingem a ultra-precisão necessária para os exigentes padrões de fabricação de hoje.

Lidando com peças de trabalho super-altas

A moagem de peças de trabalho super alta apresenta desafios únicos. Sua altura aumenta o risco de vibração e deflexão durante a usinagem. Mesmo um leve movimento pode causar erros dimensionais ou imperfeições da superfície. Manter a estabilidade e a precisão se tornam mais difíceis à medida que a peça se estende para cima.

Desafios de moer peças de trabalho super-alto

• Amplificação de vibração: as peças mais altas agem como alavancas, ampliando as vibrações da roda ou da máquina de moagem.

• Deflexão da peça de trabalho: as forças de gravidade e moagem podem dobrar ou mudar a peça, arruinando as tolerâncias.

• Expansão térmica: o calor gerado durante a moagem causa expansão desigual, distorcendo dimensões.

• Acessibilidade limitada: atingir as superfícies superiores requer com precisão o controle preciso e a estrutura estável da máquina.

• Complexidade de configuração: é difícil apertar e suportar peças altas sem danos.

Esses fatores tornam a moagem ultra-precisão de peças de trabalho super-altíssimas uma tarefa exigente, exigindo máquinas avançadas e sistemas de controle.

Soluções fornecidas pela CNC PLC Double Column Soithers

Os trituradores de superfície da coluna dupla do CNC PLC superam esses desafios através de vários recursos de design e controle:

• Estrutura de coluna dupla rígida: as colunas gêmeas fornecem suporte simétrico, minimizando a flexão e a vibração do quadro. Essa rigidez estabiliza o movimento da cabeça de moagem, mesmo em peças altas.

• Feixe cruzado pesado: o eixo montado na viga cruzada resiste à deflexão, mantendo forças consistentes de moagem ao longo de toda a altura.

• Guias lineares de precisão: o movimento suave e preciso da cabeça de moagem reduz os erros de conversas e posicionais durante os passes.

• Sensores e feedback integrados: o monitoramento em tempo real da posição e força permite que o sistema CNC PLC detecte e corrija os desvios instantaneamente.

• Parâmetros de moagem adaptativa: o PLC ajusta as taxas de alimentação, as velocidades do eixo e o fluxo do líquido de arrefecimento com base nos dados do sensor para reduzir o calor e a vibração.

• Soluções avançadas de fixação: acessórios personalizados e suporta peças de trabalho altas seguras firmemente sem distorção.

• Algoritmos de compensação térmica: O sistema de controle compensa a expansão térmica, preservando a precisão dimensional.

Por exemplo, a moagem de uma lâmina de turbina aeroespacial alta requer a manutenção da planicidade no nível de mícrons ao longo de sua altura. O feedback da rigidez do moedor de coluna dupla e o feedback do CNC PLC garantem que a roda de moagem siga o contorno exato sem induzir vibração ou deflexão.

Ao combinar força mecânica e controle inteligente, esses trituradores oferecem usinagem estável e precisa para peças de trabalho super altas. Essa capacidade expande as possibilidades de fabricação nas indústrias aeroespacial, automotiva e de máquinas pesadas.

Processamento de peças de trabalho superfinas

A moagem de peças de trabalho super finas requer cuidados especiais. Essas peças são delicadas e propensas a dobrar ou quebrar sob pressão. Eles geralmente têm tolerâncias de espessura apertadas e exigem acabamentos de superfície sem falhas.

Requisitos específicos para moagem fina de peça de trabalho

• Força de moagem mínima: a força excessiva causa deformação ou rachaduras. A roda de moagem deve aplicar pressão suficiente para remover o material sem danificar a peça.

• Alta estabilidade: Mesmo pequenas vibrações podem arruinar a qualidade da superfície ou causar variações de espessura.

• Controle preciso de espessura: manter a espessura uniforme em toda a peça de trabalho é fundamental.

• Gerenciamento térmico: Peças finas aquecem rapidamente, arriscando deformação ou expansão que altera as dimensões.

• Acabamento de superfície fino: componentes ópticos, eletrônicos ou médicos geralmente requerem acabamentos semelhantes ao espelho, livres de arranhões ou queimaduras.

• Prendimento suave: manter peças de trabalho finas com segurança sem distorcer -as é um desafio.

Como os trituradores de coluna dupla do CNC PLC atendem a esses requisitos

• Estrutura de coluna dupla ultra-rígida: a estrutura estável impede vibrações e deflexões, protegendo partes finas frágeis durante a moagem.

• Controle CNC no nível de mícrons: o sistema CNC move a roda de moagem com precisão, aplicando força mínima e consistente.

• Parâmetros adaptativos orientados por PLC: a PLC ajusta a taxa de alimentação, a velocidade do eixo e o fluxo do líquido de arrefecimento em tempo real com base no feedback do sensor. Isso reduz o acúmulo de calor e evita danos na peça de trabalho.

• Medimento automatizado de roda: o molho regular mantém a roda de moagem afiada e equilibrada, garantindo cortes suaves em superfícies delicadas.

• Sensores de força sensíveis: eles detectam a pressão de moagem instantaneamente, permitindo que o sistema reduza a força se correr o risco de deformar a peça de trabalho.

• Acessórios especializados: os suportes personalizados distribuem a pressão de fixação uniformemente para evitar dobrar ou marcas.

• Algoritmos de compensação térmica: o sistema de controle é responsável por mudanças de temperatura, mantendo a espessura exata durante toda a moagem.

Por exemplo, a moagem de uma bolacha de silício superfina requer passes constantes e suaves. O moedor de coluna dupla do CNC PLC controla com precisão todos os movimentos, evitando rachaduras ou deformação. Da mesma forma, os componentes aeroespaciais ultrafinos se beneficiam da capacidade da máquina de manter espessura uniforme e acabamentos impecáveis.

Ao combinar força mecânica, controle inteligente e feedback em tempo real, esses moedores lidam com peças de trabalho superfinas com cuidados e precisão excepcionais. Esse recurso abre portas para fabricar eletrônicos avançados, ópticas e dispositivos médicos.

Aplicações e indústrias

Indústrias que se beneficiam da moagem de ultra-precisão

Os trituradores de superfície da coluna dupla do CNC PLC servem a muitas indústrias que exigem usinagem ultra-preciosa de peças de trabalho super-altas e super finas. Sua capacidade de manter tolerâncias rígidas e acabamentos impecáveis ​​os torna indispensáveis ​​em:

• Aeroespacial: componentes como lâminas de turbina, peças do motor e elementos estruturais exigem precisão no nível de mícrons e integridade da superfície. Os trituradores lidam com peças grandes e altas e finas e delicadas.

• Automotivo: A moagem de precisão melhora as peças do motor, os componentes de transmissão e os elementos de suspensão. Peças super-altas, como eixos e componentes superfinos, como sensores se beneficiam da moagem estável e precisa.

• Eletrônica: bolachas, substratos e conectores ultrafinos requerem superfícies suaves e espessuras exatas. O sistema CNC PLC garante qualidade consistente para essas partes frágeis.

• Dispositivos médicos: ferramentas cirúrgicas, implantes e equipamentos de diagnóstico geralmente apresentam geometrias muito finas ou altas. A moagem de precisão garante a biocompatibilidade e a confiabilidade funcional.

• Ótica: lentes e espelhos precisam de superfícies perfeitas e dimensões exatas. O controle fino do sistema impede defeitos de superfície e distorção.

• Máquinas pesadas: grandes peças estruturais e componentes de ferramentas se beneficiam do design rígido da coluna dupla, que mantém a precisão sob cargas pesadas.

Exemplos de aplicações usando trituradores de superfície da coluna dupla CNC PLC

• Lâminas de turbinas aeroespaciais: A moagem de lâminas altas com curvas complexas requer suporte estável e controle preciso do caminho. A estrutura da coluna dupla e o feedback do CNC PLC mantêm a forma e o acabamento da superfície.

• As bolachas de silício finas: esses substratos eletrônicos frágeis precisam de força de moagem mínima e controle exato da espessura. Configurações adaptativas de PLC e sensores de força protegem as bolachas contra danos.

• As árvores de cames automotivas: as árvores de cames longas e delgadas requerem moagem uniforme ao longo de seu comprimento. A rigidez da máquina impede a deflexão, garantindo dimensões consistentes.

• Stents médicos: tubos de metal ultrafinos usados ​​em stents exigem acabamentos suaves e tolerâncias apertadas. Os sistemas CNC PLC controlam os parâmetros de retificação para evitar a deformação.

• Lentes de vidro óptico: Lentes de moagem para câmeras ou microscópios precisam de superfícies perfeitas. O molho de roda automatizado e a compensação térmica garantem qualidade consistente.

• Bases de máquinas pesadas: bases grandes e pesadas requerem superfícies planas e precisas para montagem. A estrutura da coluna dupla suporta essas partes sem vibração ou distorção.

Esses exemplos destacam a versatilidade e a precisão dos trituradores de superfície da coluna dupla CNC PLC. Sua capacidade de lidar com peças de trabalho super-alto e superfino as torna um ativo crítico em diversos setores de fabricação.

Manutenção e otimização

A manutenção de trituradores de superfície da coluna dupla do CNC PLC garante que eles tenham desempenho em pico de precisão e confiabilidade. A manutenção regular impede o tempo de inatividade inesperado e continua a moer a qualidade consistente ao longo do tempo.

Melhores práticas para manter os moedores de colunas duplas do CNC PLC

• Limpeza de rotina: Remova os resíduos de poeira, detritos e refrigerantes de guias, colunas e áreas do fuso diariamente. Máquinas limpas evitam o acúmulo que pode causar desgaste ou afetar a precisão do movimento.

• Lubrificação: aplique lubrificantes apropriados a guias lineares, parafusos de bola e rolamentos de eixo por recomendações do fabricante. A lubrificação adequada reduz o atrito e o desgaste, estendendo a vida dos componentes.

• Calibração do sensor: calibre regularmente os sensores de posição e forçar a manutenção de feedback preciso. A deriva do sensor pode degradar a precisão e causar erros durante a moagem.

• Manutenção do sistema de refrigerante: verifique a concentração de líquido de arrefecimento, a taxa de fluxo e a limpeza com frequência. Substitua ou filtre o líquido de arrefecimento para evitar a contaminação que possa afetar o acabamento da superfície ou causar corrosão.

• Sistema de molho de roda Verificação: Inspecione as ferramentas e mecanismos de vestir. Substitua as peças desgastadas e verifique os parâmetros do curativo para manter as rodas de moagem nítidas e equilibradas.

• Atualizações de software: mantenha atualizado o software CNC e PLC. As atualizações geralmente melhoram os algoritmos de controle, adicionam recursos ou corrigem bugs que aprimoram o desempenho.

• Inspeção mecânica: verifique periodicamente para parafusos soltos, correias desgastadas ou cabos danificados. Aperte, substitua ou repare peças para evitar falhas mecânicas.

• Programas e parâmetros de backup: salve os programas CNC e as configurações de PLC regularmente. Isso protege contra a perda de dados e permite a recuperação rápida após a manutenção ou as quedas de energia.

Dicas para otimizar o desempenho e a precisão

• Monitore a vibração: use ferramentas de análise de vibração para detectar sinais precoces de desequilíbrio ou desgaste. Abordar problemas antecipadamente evita defeitos superficiais e danos à máquina.

• Parâmetros de moagem de ajuste fino: ajuste as taxas de alimentação, velocidades do eixo e profundidade de corte com base no material da peça de trabalho e na geometria para obter melhores resultados.

• Implementar cronogramas de manutenção preventiva: siga um calendário de manutenção planejado em vez de correções reativas. Isso reduz o tempo de inatividade e estende a vida útil da máquina.

• Operadores de trem minuciosamente: Os operadores qualificados podem identificar problemas mais cedo e otimizar o uso da máquina. O treinamento regular sobre controles CNC PLC e procedimentos de manutenção é vital.

• Use consumíveis de alta qualidade: selecione rodas de moagem, refrigerantes e lubrificantes recomendados pelos fabricantes para garantir compatibilidade e desempenho.

• Aproveite o monitoramento em tempo real: utilize os dados do sistema CNC PLC para rastrear variáveis ​​de saúde da máquina e processos. Analise as tendências para prever as necessidades de manutenção e otimizar os ciclos.

• Manter controles ambientais: mantenha a temperatura e a umidade da área de moagem estáveis ​​para minimizar a expansão térmica e manter a precisão dimensional.

• Atividades de manutenção de documentos: Mantenha os registros detalhados de inspeções, reparos e ajustes. A documentação ajuda a identificar problemas recorrentes e planejar melhorias.

Por exemplo, um fabricante moendo os componentes aeroespaciais agenda calibração semanal de sensores e limpeza diária. Eles monitoram os sinais de qualidade e vibração do líquido de refrigeração continuamente, garantindo que cada parte encontre tolerâncias estritas sem atrasos.

Seguindo essas estratégias de manutenção e otimização, os trituradores de superfície da coluna dupla do CNC PLC oferecem uma moagem de ultra-precisão consistente, reduz a falhas caras e maximizam a produtividade.
