O processo da retificadora de perfil de engrenagem

Processo de retificadora de perfil de engrenagem

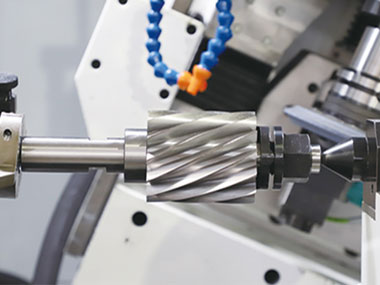

Neste processo, o perfil do dente das engrenagens é retificado usando uma retificadora de perfil de engrenagem. Um rebolo moldado para combinar com o perfil do dente da engrenagem se move para cima e para baixo enquanto corta o material de toda a superfície do dente, obtendo formação precisa e acabamento fino que atende aos rigorosos requisitos de projeto.

Uma retificadora de perfil de engrenagem visa especificamente o processamento de perfis de dentes de engrenagem. Durante esse processo, um rebolo cujo formato corresponde ao perfil do dente da engrenagem gira, cortando o material de toda a ranhura do dente, enquanto a própria peça também gira. Essa rotação sincronizada garante remoção uniforme de material, garantindo formação precisa e acabamento fino dos dentes da engrenagem, atendendo rigorosas especificações de projeto. A retificação de conformação é normalmente realizada usando equipamento especializado conhecido como retificadora de perfil de engrenagem.

Vantagens das retificadoras de perfil de engrenagem

Precisão e consistência aprimoradas

- Monitoramento em tempo real: O sistema de medição on-line de uma retificadora de perfil de engrenagem pode monitorar as dimensões e o formato da engrenagem em tempo real durante o processo de retificação, fornecendo feedback imediato ao sistema de controle para

correção instantânea de quaisquer desvios.

- Taxa de sucata reduzida: Ao detectar e corrigir erros prontamente, reduz significativamente o número de engrenagens com imprecisões dimensionais, economizando custos de material.

- Parâmetros de processo otimizados: os dados coletados permitem que os engenheiros analisem e otimizem os parâmetros de retificação, como taxa de avanço e velocidade do rebolo, encontrando o equilíbrio ideal para o processamento.

Maior eficiência de produção

- Tempo de inspeção reduzido: permite que este processo seja concluído sem parar a máquina, reduzindo o consumo de tempo sem valor agregado.

- Fluxo de trabalho automatizado: quando integrado em linhas de produção automatizadas, permite produção contínua e operação autônoma, aumentando ainda mais a produtividade.

Porta de extintor de incêndio em retificadoras de perfil de engrenagem

Segurança aprimorada

- Prevenção de risco de incêndio: Faíscas ou altas temperaturas geradas durante a retificação podem inflamar materiais inflamáveis ​​próximos, especialmente ao manusear refrigerantes à base de óleo. A porta do extintor de incêndio pode liberar rapidamente agentes de supressão de incêndio após a detecção de riscos de incêndio.

- Proteção de Equipamentos e Pessoal: Mecanismos de resposta rápida ajudam a prevenir danos ao equipamento e possíveis lesões pessoais, garantindo um ambiente de fábrica seguro.

Aplicações de retificadoras de perfil de engrenagem

Devido ao seu desempenho superior, as retificadoras de perfil de engrenagem são amplamente utilizadas em indústrias como fabricação automotiva, aeroespacial e engenharia mecânica. Muitos componentes críticos nessas indústrias exigem retificação de conformação para garantir precisão dimensional e suavidade, salvaguardando assim o desempenho geral e a confiabilidade das máquinas.

Processo típico de retificadora de perfil de engrenagem:

1. Preparação e instalação da peça de trabalho: Limpe a sujeira ou detritos da peça de trabalho antes de instalar cuidadosamente a engrenagem a ser processada na mesa de trabalho e fixá-la com segurança.

2. Preparação e alinhamento do rebolo: Use a ferramenta de dressagem na retificadora de perfil de engrenagem para dressar o rebolo de forma que seu contorno corresponda à engrenagem alvo; use equipamento de medição de precisão para garantir que a posição da roda em relação à engrenagem esteja alinhada com precisão para precisão de processamento.

3. Configuração e programação de parâmetros: Insira parâmetros de processo, como taxa de alimentação e velocidade do rebolo, no painel de controle da retificadora de perfil de engrenagem.

4. Retificação de engrenagens: Siga o programa predefinido para retificar cada superfície do dente e ranhura, mantendo contato contínuo entre o rebolo e a peça de trabalho para garantir a formação precisa do dente.

5. Medição on-line: Após a retificação, inspecione e meça a engrenagem para garantir a conformidade com os requisitos.

6. Pós-processamento (Opcional): Dependendo das necessidades da aplicação, tratamentos de superfície adicionais, como revestimento ou endurecimento, podem ser aplicados à engrenagem.

7. Embalagem e entrega: Para evitar danos, embale engrenagens de alta qualidade em caixas de madeira antes de enviá-las aos clientes.

Todo o processo de retificação com uma retificadora de perfil de engrenagem enfatiza a importância de cada etapa, desde a preparação da peça até a inspeção de qualidade final, garantindo que cada engrenagem produzida atenda a rígidos padrões de qualidade. Além disso, as modernas retificadoras de perfis de engrenagens geralmente vêm equipadas com tecnologias avançadas de automação e medição, melhorando ainda mais a eficiência da produção e a qualidade do produto.

A retificadora de perfil de engrenagem desempenha um papel essencial na fabricação de precisão, começando com a preparação e instalação da peça, seguida pelo alinhamento e posicionamento precisos do rebolo, depois retificação meticulosa das superfícies dos dentes da engrenagem e, finalmente, inspeção e medição rigorosas para verificar a qualidade do produto acabado.

As vantagens trazidas pela adoção do processo de retificadora de perfil de engrenagem incluem melhor qualidade de engrenagem, redução efetiva de custos, aumentos significativos na eficiência de produção e precisão de usinagem otimizada. Isto não só garante o desempenho do produto final, mas também proporciona benefícios económicos aos fabricantes.
