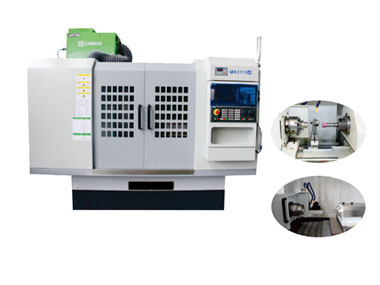

Visão geral das retificadoras internas

1. Máquina retificadora interna comum: O mandril montado no fuso do cabeçote segura a peça de trabalho para o movimento de alimentação circunferencial, a mesa de trabalho aciona a estrutura do rebolo para fazer movimento alternativo longitudinal ao longo da guia da base (consulte a guia da máquina) e o cabeçote faz movimento de alimentação transversal ao longo da sela deslizante (ver máquina-ferramenta); o cabeçote também pode ser girado para um determinado ponto de vista em torno do eixo vertical para fazer furos cônicos.

2. Retificadora interna planetária: a peça é fixada durante a operação, e o rebolo gira em torno de seu próprio eixo em alta velocidade, mas também gira em torno do eixo do furo a ser processado, para completar o avanço circunferencial, que é adequado para retificar peças grandes ou que não devem ser giradas, como o bloco de cilindros do motor de combustão interna.

3. Retificadora interna sem centro: O círculo externo da peça de trabalho é apoiado no rolo ou bloco de suporte durante a operação, e a face final da peça de trabalho é sugada e acionada para girar pelo mandril magnético, mas pode ser ligeiramente flutuante para garantir a concentricidade dos círculos internos e externos. A velocidade do rebolo da retificadora interna de pequeno porte pode atingir mais de 100.000 rpm. Retificadora interna usada na produção em massa, o grau de requisitos de automação é maior, no processo de retificação, o medidor ou micrômetro disponível controla automaticamente a escala.

Processamento de peças cilíndricas, cônicas ou outras formas de linha plana espalhadas na superfície do furo e na face final da retificadora. As retificadoras internas são divididas em retificadoras internas comuns, retificadoras internas planetárias, retificadoras internas sem centro, retificadoras coordenadas e retificadoras internas para fins especiais. De acordo com a forma de equipamento do eixo do rebolo, a retificadora interna possui tipo horizontal e vertical.
