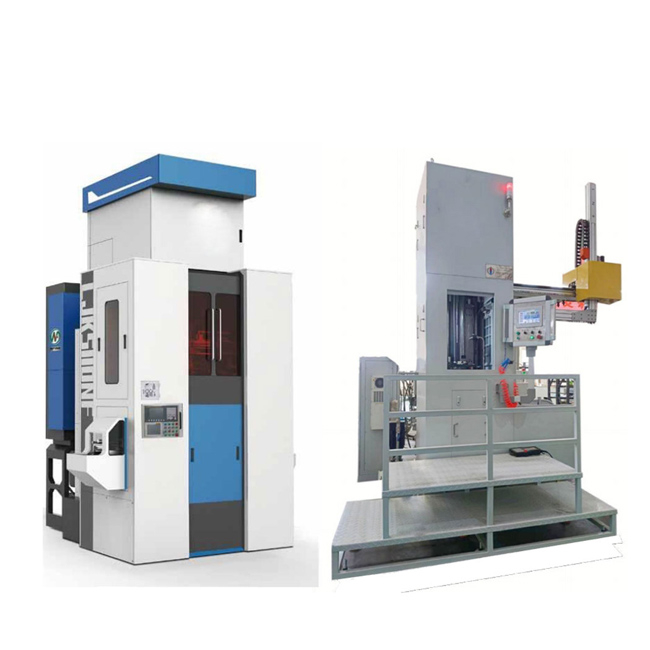

Máquinas de broche internas verticais de 5 toneladas

No processo de broche, as peças são fixas e a ferramenta se move. A estrutura da máquina adota o cilindro de petróleo para realizar o movimento principal do broche e seleciona o Vice Linear Guide para garantir a precisão da folhetos da máquina.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

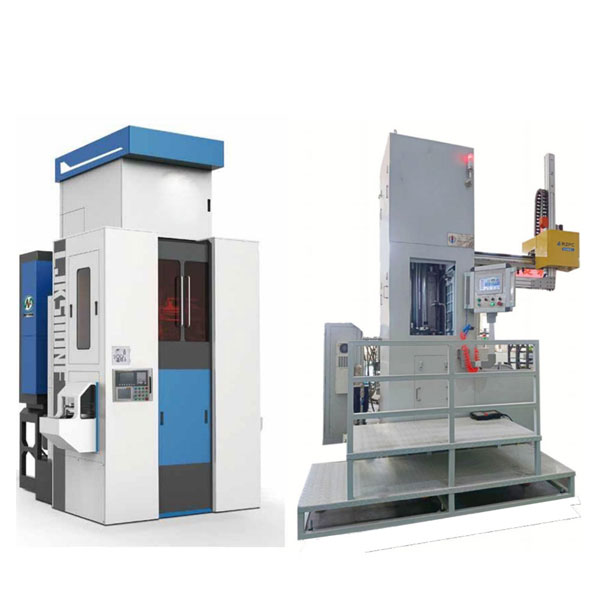

Máquina de broche

Como uma máquina de metalas eficientes, a máquina de broche é amplamente usada em vários setores industriais:

Fabricação automotiva:

Na produção de componentes -chave, como motores e transmissões automotivas,

As máquinas de froaching são usadas para usinar vários orifícios internos, chaveiros e splines.

Aeroespacial:

Para peças de precisão na indústria aeroespacial, como eixos de motores e componentes do equipamento de aterrissagem,

As máquinas de broche fornecem a alta precisão e o acabamento da superfície necessários para atender aos rigorosos padrões de aviação.

Fabricação mecânica:

Na fabricação mecânica geral, as máquinas de folhetos são comumente usadas para produzir vários componentes de transmissão,

como engrenagens e peças do eixo, garantindo sua precisão dimensional e tolerâncias de forma.

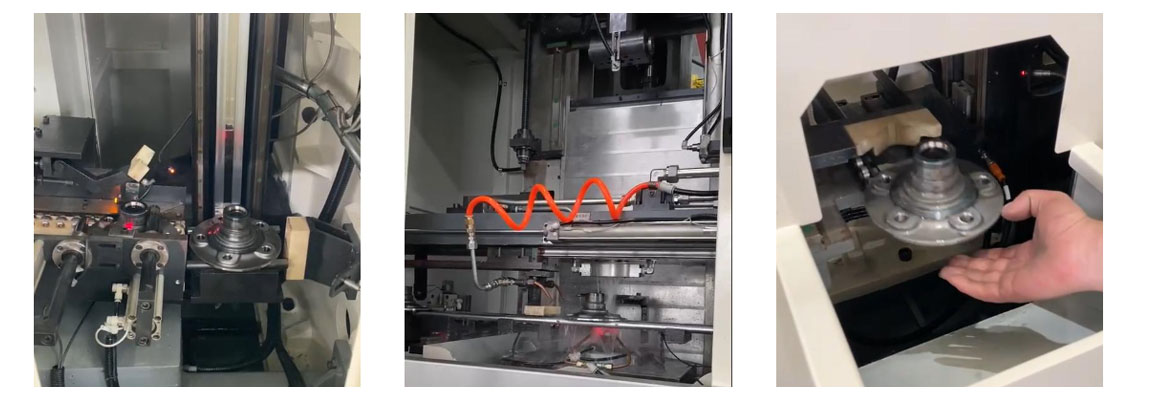

Broaching-set

Os movimentos acionados por pneumáticos garantem uma experiência de corrida responsiva e suave, permitindo operações de broche sem costura. Mesmo sob força de tração alta, a máquina pode manter a peça de trabalho

sem deformação, o que melhora a consistência e a confiabilidade da usinagem.

O design compacto e a miniaturização tornam a máquina aplicável a uma variedade de necessidades de usinagem, enquanto o alto grau de automação, reduz o ciclo da usinagem, melhore a produtividade.

A máquina de broche CNC oferece desempenho e confiabilidade excepcionais. Sua tecnologia avançada e engenharia de precisão o tornam uma escolha ideal para indústrias como automotiva, aeroespacial e fabricação médica.

Modelo	LJ5105	LJ5110	LJ5120	Unidade
Tensão nominal	50	100	200	KN
AVC classificado	800	1000	1600	mm
Velocidade de broche	1 ~ 7	1 ~ 7	1 ~ 7	m/min
Alcance de comprimento de broche	500 ~ 1000	500 ~ 1150	700 ~ 1700	mm
Velocidade de retorno	1 ~ 12	1 ~ 15	1 ~ 15	m/min
Tamanho da bancada de trabalho	350 × 300	450 × 420	600 × 420	m/min
Altura de subir e descarregar	≤900	900	≤1000	m/min
Principal principal	105	18.8	36	KW
Energia motora total	15	24	41	KW
Broach se move para cima velocidade	1 ~20	1 ~20	1 ~20	m/min
Broach descendo a velocidade	1 ~20	1 ~20	1 ~20	m/min
Diâmetro max.hole para placa facial	φ60	φ60	Φ100	mm
Peça de trabalho máxima fora do diâmetro*espessura	φ190 × 90	φ200 × 90	φ340 × 180	mm
Peso líquido da máquina -ferramenta	4200	7000	12000	kg
Espaço de trabalho da máquina -ferramenta (LXWXH)	4250 × 2650 × 3620	2802 × 2500 × 3809	2900 × 4050 × 5100	mm
