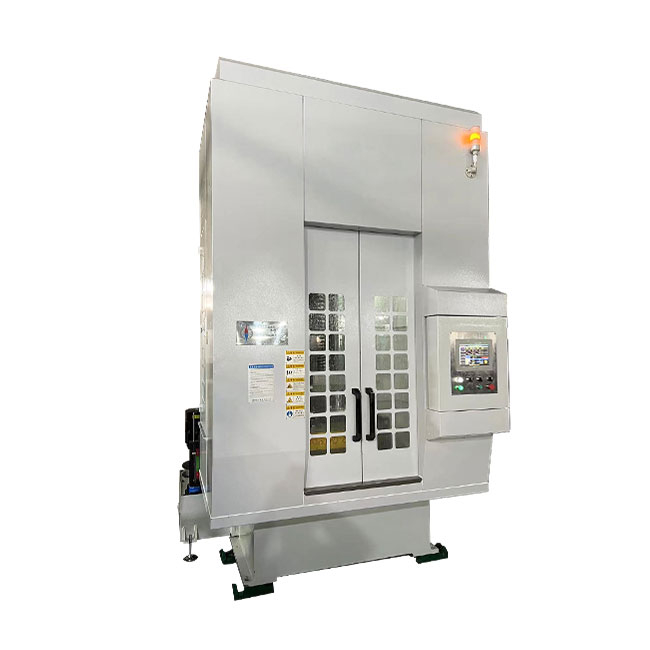

Coluna (cama), base: placa de aço Q235 de natureza estrutural, ela também foi projetada para ser de máquina antes e depois de cada processo de cozimento, a fim de garantir a estabilidade da máquina.
A placa de deslizamento primária é composta de material HT300, o trilho-guia é o trilho-guia em forma de cauda, que possui os benefícios de ter uma forte compreensão e uma pequena quantidade de capotamento.
Dispositivo automático de colocação de ferramentas: Diferentes comprimentos de broches podem ser colocados neste dispositivo, simplesmente tocando nas teclas na tela.
Corpo de cortador principal e auxiliar: o aço da liga é empregado e as mandíbulas são todas compostas de aço de alta enredamento com um centro que pode ser definido em qualquer local.
| Modelo | L5705 | L5710 | L5720 | Unidade |
| Tensão nominal | 50 | 100 | 200 | KN |
| AVC classificado | 800 | 1250 | 1600 | mm |
| Velocidade de broche | 1 ~ 10 | 1 ~ 10 | 1 ~ 8 | m/min |
| Alcance de comprimento de broche | 500 ~ 900 | 600 ~ 1400 | 600 ~ 1700 | mm |
| Velocidade de retorno | 2 ~ 20 | 2 ~ 20 | 2 ~ 20 | m/min |
| Tamanho da bancada de trabalho (LXW) | 350 × 300 | 410 × 340 | 430 × 380 | m/min |
| Altura de carregamento e descarga | ≤910 | ≤935 | ≤1100 | m/min |
| Principal principal | 7 | 17 | 31.5 | KW |
| Energia motora total | 14 | 24 | 42 | KW |
| Broach se move para cima velocidade | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | m/min |
| Broach descendo a velocidade | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | m/min |
| Diâmetro max.hole para placa facial | Φ75 | Φ60 | Φ100 | mm |
| Peça de trabalho máxima fora do diâmetro*espessura | φ190 × 80 | Φ200 × 90 | Φ280 × 90 | mm |
| Peso líquido da máquina -ferramenta | 4700 | 8800 | 12500 | kg |
| Espaço de trabalho da máquina -ferramenta (LXWXH) | 2800 × 2700 × 4000 | 3600 × 3000 × 4800 | 3700 × 3200 × 5600 | mm |
Padrão:
Rail guia de coluna e coluna;
Base;
Placa de deslizamento principal;
Cilindro principal;
Cilindro de fixação de ferramentas;
Dispositivo de empurrar;
Alimentador de faca;
Dispositivo de ajuste de faca;
Pequeno disco;
Grampo de faca principal;
Grampo de faca auxiliar;
Principal sistema hidráulico;
Bomba de pistão axial para acionamento principal;
Bombas de óleo de acionamento auxiliar, válvulas solenóides, válvulas de pilha;
Estação hidráulica (conjunto do tanque);
Refrigerador de óleo;
Resfriamento (bomba dupla);
Remoção de chip (transportador de chip do tipo raspador);
Proteção (porta automática);
abordar;
Máquina de broche de uma coluna de 5 toneladas
Brocas longas e curtas
Braiola interna de furo
Pequeno Borachi de furo interno
Indústria automotiva : para usinar orifícios de jaqueta aquática e orifícios de passagem de óleo em blocos de motor, engrenagens e orifícios em transmissões dentro, etc., bem como componentes de precisão nos componentes do sistema de freio e direção.
Aeroespacial : para usinagem de motores de aeronaves, canais de resfriamento dentro de lâminas de turbinas, cavidades internas especiais em componentes estruturais da nave espacial, etc. para atender aos padrões rígidos de desempenho.
Fabricação de instrumentos de precisão : usado para processar o furo interno de pequenas peças de precisão, como caixas de sensores, conjuntos de válvulas e juntas em sistemas de tubulação de precisão.
Fabricação em máquinas gerais : incluindo bombas, válvulas, compressores e outras indústrias, como o bloco de válvulas do sistema hidráulico, o caminho de fluxo na carcaça da bomba.
Equipamento energético : Processamento de slots de rotor para geradores, estruturas internas de petróleo de poço de petróleo, alojamentos para turbinas eólicas etc., para melhorar o desempenho geral e a eficiência operacional do equipamento.
