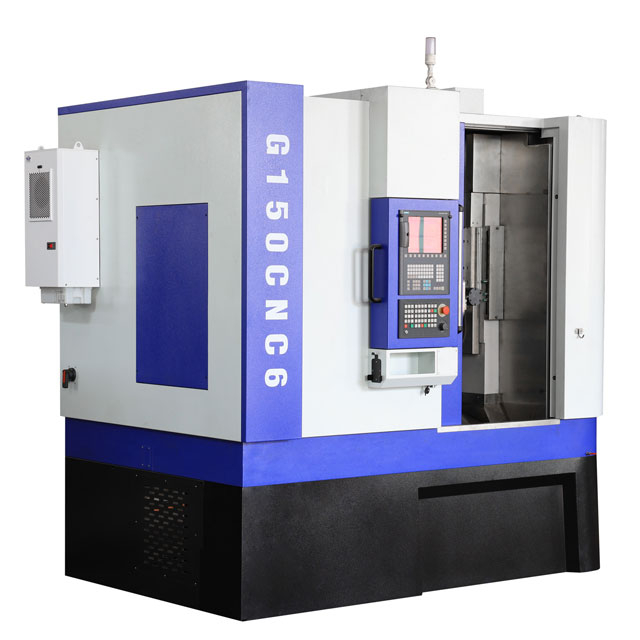

G150 Máquina de corte de engrenagem CNC vertical com sistema Siemens

O G150 é uma pequena máquina na faixa de máquina de balanço de engrenagem vertical, adequada para fabricar miniaturas e pequenos lotes de engrenagens. Com um alto grau de automação, as máquinas de hobbing CNC de 6 eixos demonstram competitividade e flexibilidade no campo de engenharia de precisão e fabricação de ponta.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

Máquina de hobbing de engrenagem CNC de 6 eixos é capaz de obter precisão de posicionamento relativamente alta e repetibilidade na usinagem de engrenagens de contornos complexos através do controle de ligação com vários eixos, adequado para fabricar engrenagens de alta precisão, como o nível 7 do ISO, para atender aos requisitos rigorosos nos campos de máquinas de pré-ação, aeroespacial e assim por diante.

Exportações para a Europa: Bélgica, Holanda, Rússia, Bielorrússia

Unidade do sistema Siemens;

engrenagem

1. Equipado com o sistema CNC avançado , ele pode monitorar o processo de usinagem em tempo real e fazer ajustes dinâmicos, como compensação de desgaste da ferramenta etc., para garantir que um nível estável de precisão seja mantido durante todo o processo de usinagem.

2. O design de 6 eixos não se limita apenas às engrenagens retas e helicoidais tradicionais, mas também pode processar com eficiência engrenagens não padronizadas e moldadas, como engrenagens de face helicoidais duplas, engrenagens de chanfro , etc., que expandem o escopo das áreas de usinagem e aplicação.

3. Operação altamente automatizada reduz a intervenção manual e melhora a eficiência da produção, enquanto suporta o processamento em lote e a personalização de peça única para se adaptar às necessidades diversificadas de produção.

Máquina de corte de engrenagem

G150 Os principais parâmetros técnicos
O maior módulo de processamento	Mn	4
O maior diâmetro de usinagem	mm	160
Ângulo de inclinação do descanso de ferramenta	deg	45L/R.
Golpe axial	mm	300
Velocidade máxima do eixo da peça	RPM	410
Velocidade máxima do eixo de hob	RPM	2600
Distância do centro de hob ao centro de bancada	mm	20-155
Poder total	KW	22
Diâmetro máximo de hob hob comprimento	mm	100 ∗ 120
Especificação da barra de ferramentas	mm	13.16.22
Tamanho da aparência da máquina -ferramenta	mm	2675 × 2550 × 2460
Peso total da máquina -ferramenta	Kg	7200
