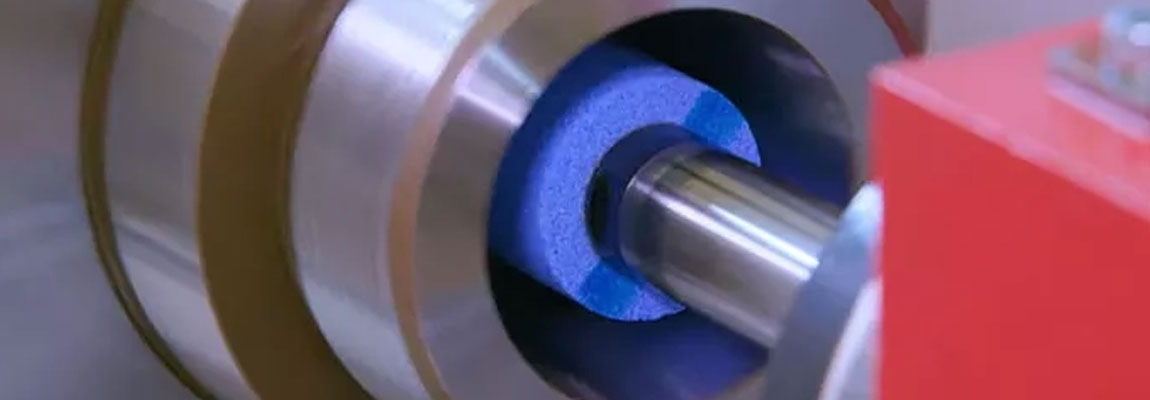

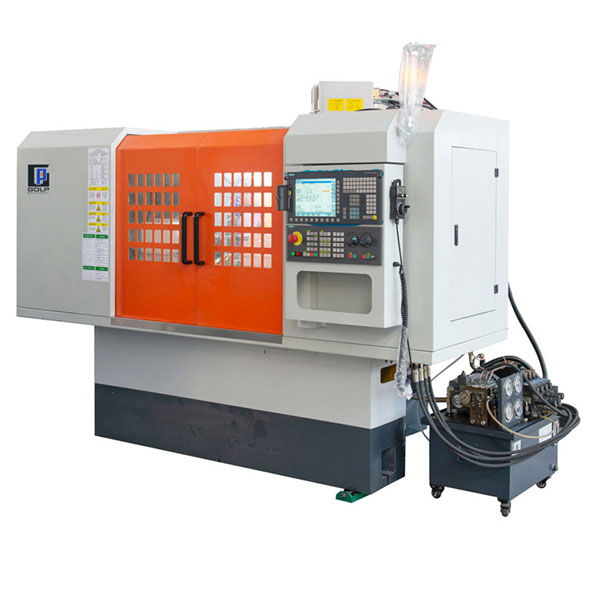

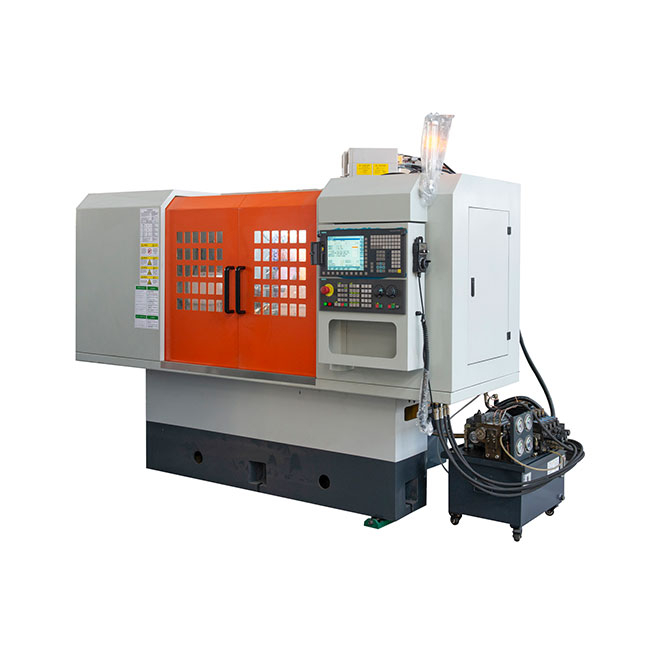

O sistema avançado de controle CNC pode controlar com precisão a alimentação, a velocidade e a posição da roda de moagem para obter o controle no nível de mícrons de parâmetros como diâmetro do furo da peça de trabalho, redondeza, coaxialidade etc., para atender às necessidades de fabricação de peças de alta precisão. Aplicável a todos os tipos de aço, ferro fundido, materiais de metal não ferrosos feitos de eixos, buchas, discos e outras partes da moagem de precisão do orifício interno, incluindo, entre outros, orifícios cilíndricos, orifícios cônicos, orifícios cegos, orifícios, etc., são amplamente utilizados em peças automotivas, indústria de rolamentos, compostos hidráulicos.
Equipados com funções de programação automática e compensação automática, a máquina pode se adaptar flexivelmente às tarefas de moagem de vários contornos de furo complexos e concluir automaticamente o ciclo de moagem de acordo com os procedimentos predefinidos, o que melhora significativamente a eficiência da produção. Enquanto isso, ele também está equipado com um sistema de inspeção on -line para monitorar as alterações dimensionais durante o processo de moagem em tempo real para garantir a qualidade do processamento.
O design do escudo totalmente fechado não apenas garante a segurança e a limpeza do ambiente de trabalho, mas também reduz efetivamente o impacto da vibração, poeira e outros fatores na precisão da moagem, permitindo a máquina-ferramenta para manter uma operação estável e confiável a longo prazo no ambiente de trabalho severo. A configuração e personalização modulares são realizadas de acordo com diferentes requisitos de processo dos usuários, como sistema de refrigeração, dispositivo de carregamento e descarregamento automático, sistema de medição automática, etc., para atender aos requisitos de produção diversificados.
| Modelo de máquinas -ferramentas | GK250 | |
| A faixa de diâmetro de moagem de orifício (mm) | 100-500 | |
| Profundidade máxima de moagem (mm) | 500 | |
| Diâmetro de balanço da peça de trabalho (mm) | Dentro da concha (mm) | 510 |
| Fora da concha (mm) | 720 | |
| O golpe máximo de lâmina de alimentação (mm) | 200 | |
| O golpe máximo de Workbench (mm) | 730 | |
| Ângulo de rotação máxima da cabeça da espuma (°) | 30 ° | |
| Velocidade rotativa da peça de trabalho (r/min) | Regulação da velocidade de 30-500 anos | |
| Velocidade rotativa da roda de moagem (R/min) | 2000-10000 (regulamentação de velocidade de escapamento) | |
| Potência motora da peça de trabalho (KW) | 4 | |
| Potência do motor da roda de moagem (kW) | 5.5 | |
| Power motor do Motor Servo-Servo (KW) do eixo X (KW) | 2 | |
| Power motor do Motor Servo-Servo (KW) do eixo Z (KW) | 4 | |
| A potência do motor de pressão do óleo (kW) | 0.55 | |
| Energia do motor de resfriamento (kW) | 0,09 × 2 | |
| Power nominal (KW) | 17.8 | |
| Velocidade máxima da bancada de trabalho m/min | 6 | |
| Velocidade de moagem m/min | 0-4 | |
| Velocidade de alimentação da roda de moagem m/min | 5 | |
| Xis Xis de resolução mínima mm | 0.001 | |
| Resolução mínima do eixo z (mm) | 0.001 | |
| Capacidade máxima de carga da peça de trabalho (kg) | 300 | |
| Fluxo de bomba de resfriamento (l/min) | 30 | |
| A pressão do sistema hidráulico (MPA) | 0.4 | |
| Fluxo de bomba de óleo (l/min) | 25 | |
| O peso das máquinas -ferramentas (kg) | 5600 | |
| Dimensão geral da máquina (mm) | 4000 × 1900 × 2000 | |
| Redondeza do buraco interno (um) | 3 | |
| Precisão de usinagem | Cilíndrica do orifício interno (um) | 5 |
| A rugosidade da superfície do orifício interno (um) | RA0.63 | |
| A rugosidade da face final (um) | RA0.8 | |
