Máquina de retificação cilíndrica externa CNC vertical para peças de eixo

Especializado na usinagem de peças de trabalho rotativas, como eixos, mangas e eixos escalonados, com superfícies cilíndricas externas alcançadas pela tecnologia de moagem. Para contornos complexos, a usinagem é alcançada pela inclinação da roda de moagem e pelo controle preciso do CNC; Adequado para fabricação de peças em uma ampla gama de campos, como instrumentos automotivos, de aviação e precisão.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

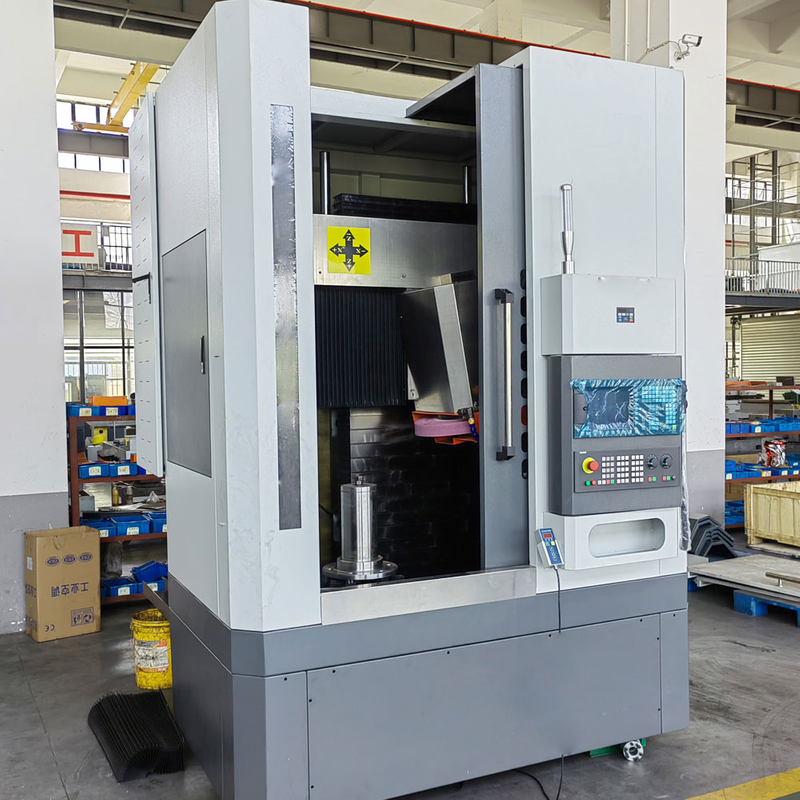

Máquina de moagem cilíndrica externa vertical

A máquina de retificação cilíndrica vertical adota o arranjo vertical do suporte da roda de moagem, formando um relacionamento de ângulo reto com o leito horizontal. O eixo do eixo é orientado verticalmente e a roda de moagem é montada e acionada para girar em alta velocidade, o que facilita a moagem central-simétrica da peça de trabalho. Um movimento de rotação da peça de trabalho, um movimento de alimentação longitudinal (axial) da roda de moagem e um possível movimento de alimentação transversal ou vertical são utilizados, que são acionados por servomotores.

Características

O leito da máquina de retificação cilíndrica vertical é o ferro fundido de alta qualidade com estrutura de reforço interno, que não se deforma no uso a longo prazo. As guias hidrostáticas são usadas, e a mesa equipada com produtos atinge movimentos altamente rígidos e sem desgaste, sob a ação de um filme de petróleo. A caixa de operação móvel está localizada na frente direita da máquina.

parâmetro

Máx. Diâmetro externo da moagem: 300 mm

Máx. Profundidade de moagem: 400 mm

MAX.ROTATION DIATIONETR

A rugosidade da superfície: RA0.3μm

Peso da máquina -ferramenta: 8500kg

A máquina está equipada com o sistema de controle Siemens, existem 2 eixos controlados pelo sistema de controle numérico;

Eixo x: movimento esquerdo-direita da roda de moagem ao longo da direção axial da peça de trabalho ；

Eixo z: movimento para cima e para baixo da roda de moagem na direção perpendicular ao eixo da peça de trabalho ；

Sistema Siemens

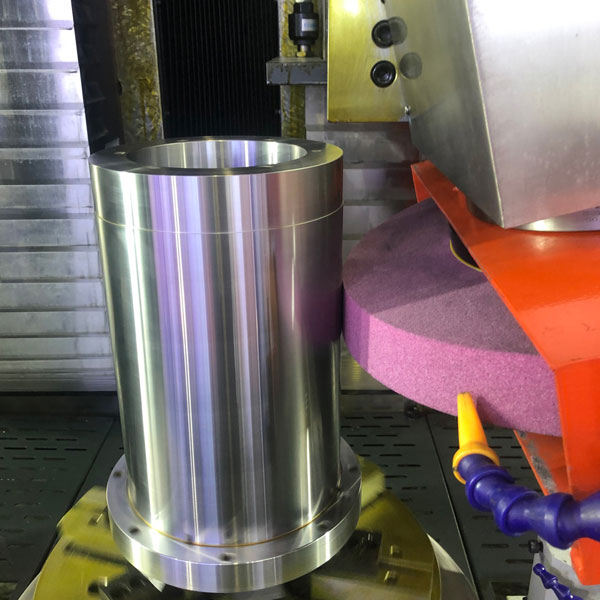

Peças do eixo Moagem

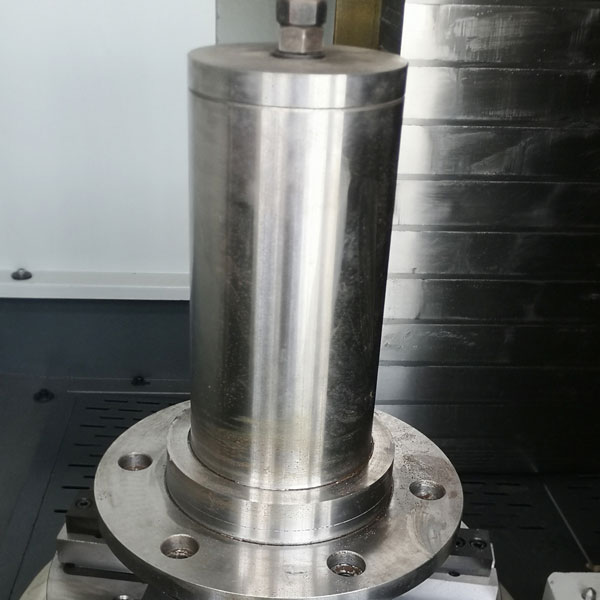

Eixos de engrenagem, eixos de motor

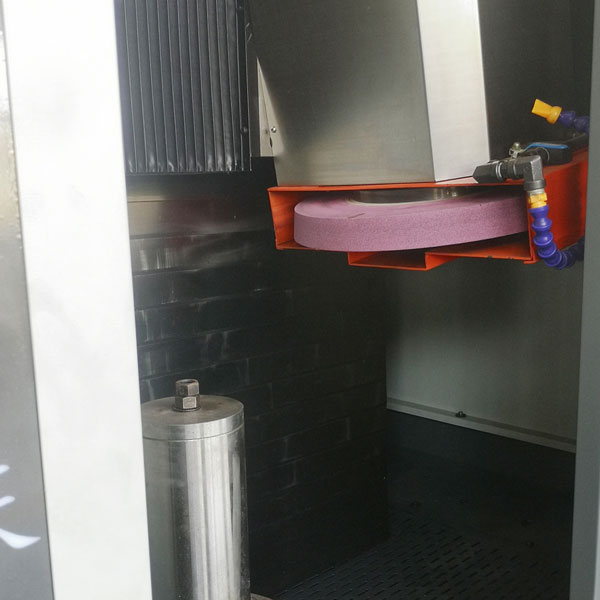

Estrutura interna da máquina

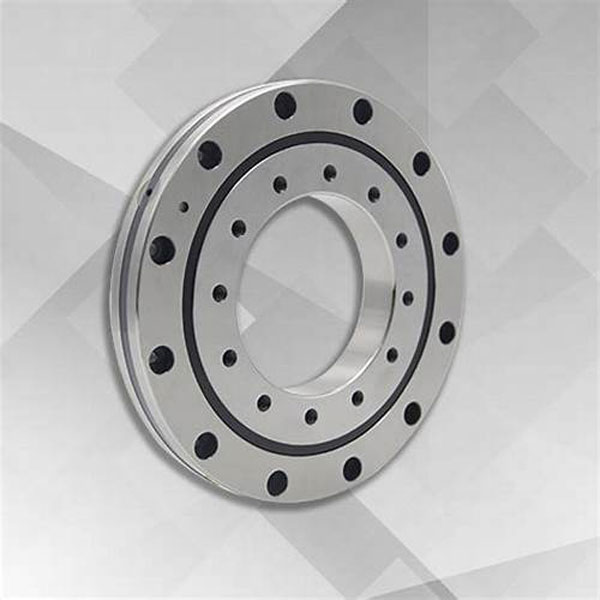

Bush de rolamento, guia guia

1. Peças do eixo: eixos de motor, eixos de torno, eixos de engrenagem, etc., que geralmente são corpos rotativos longos e retos que requerem superfícies cilíndricas de alta precisão ；；

2. Buchas: Busques, buchas guia, etc. Máquinas de moagem cilíndrica vertical podem lidar com suas superfícies cilíndricas ；；

3. Faces finais e superfícies planas: Além de superfícies cilíndricas, as máquinas de moagem cilíndrica vertical também podem ser usadas para moer as faces finais dos eixos ou superfícies planas simples ；

4. Polas de trabalho cônicas: capazes de processar peças com uma forma cônica, certas hastes de ferramentas, partes de ajuste do círio dos eixos de transmissão ；

É adequado para a fabricação de peças em muitos campos, como instrumentos de automóvel, aviação e precisão.

P: Qual é a principal diferença entre vertical e horizontal?

R: A principal característica da máquina de retificação cilíndrica vertical é que o eixo da roda de moagem é organizado verticalmente, o que é adequado para processar peças de trabalho mais longas ou mais pesadas;

O eixo da roda de moagem horizontal é organizado horizontalmente, o que é mais adequado para processar peças de trabalho curtas e complexas.

P: Como o moedor cilíndrico vertical garante a precisão da usinagem?

R: Sistemas de fuso de alta precisão, guias de precisão e conjuntos de rolamentos e sistemas CNC avançados são usados para garantir a precisão da usinagem.

P: Como evitar arranhões ou queimaduras na superfície da peça de trabalho?

R: Em primeiro lugar, você deve garantir que a roda de moagem seja selecionada corretamente e mantida afiada; Em segundo lugar, defina os parâmetros de moagem razoavelmente. Também é necessário garantir o suprimento adequado do líquido de refrigeração;

Por fim, verifique e mantenha a máquina -ferramenta.
