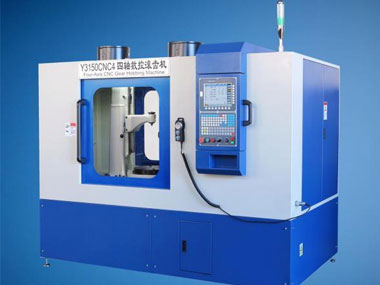

A fresadora de engrenagens CNC de quatro eixos Y3150CNC4 é uma máquina de quatro eixos, com quatro servo-eixos, dois eixos lineares CNC: eixo de alimentação radial (eixo X); eixo de alimentação axial (eixo Z); dois eixos rotativos CNC: eixo rotativo da mesa (eixo C); eixo rotativo do fuso da fresa (eixo B). A máquina-ferramenta pode realizar simultaneamente o controle de ligação de quatro eixos.
Módulo de corte | |
Aço | 4mm |
Ferro fundido | 5mm |
Diâmetro máximo para usinagem de engrenagens cilíndricas retas | |
Com pequena coluna | 350 milímetros |
Sem coluna pequena | 500 milímetros |
Diâmetro máximo das engrenagens helicoidais cilíndricas e curso do porta-ferramenta | |
Para um ângulo de hélice de rotação à direita de 30°, a usinagem o diâmetro é 370 mm e o curso do porta-ferramenta é 160 mm Para um ângulo de hélice de rotação à esquerda de 30°, a usinagem o diâmetro é 370 mm e o curso do porta-ferramenta é 240 mm Para um ângulo de hélice de rotação à direita de 45°, a usinagem o diâmetro é de 250 mm e o curso do porta-ferramenta é de 65 mm Para um ângulo de hélice de rotação à direita de 45°, a usinagem o diâmetro é de 250 mm e o curso do porta-ferramenta é de 105 mm | |
Comprimento máximo de deslocamento do deslizamento do porta-ferramenta | 240 milímetros |
Distância entre o fuso da fresa e a linha central da mesa | |
Máximo | 310 mm |
Mínimo (distância do fuso da fresa até a mesa maior que 185 mm | 30mm |
Ângulo máximo da hélice de usinagem | 45 graus |
Conicidade do fuso (cone Morse) | Nº 4 |
Aula | 7 |
Distância mínima do eixo do mandril da fresa até a superfície da mesa | 170 milímetros |
Distância máxima do eixo do mandril da fresa até a superfície da mesa | 410 milímetros |
Diâmetro do mandril intercambiável da placa | 22, 27mm |
Diâmetro máximo da placa | 120 milímetros |
Diâmetro do furo da mesa | 60mm |
Velocidade máxima da mesa | 12r/min |
Faixa de velocidade do fuso da placa | 0~500rpm |
Taxa de avanço radial | 0~6000rpm |
Taxa de avanço axial | 0~6000rpm |
Potência do motor da bomba | 120w 2760rpm |
Peso da máquina (com acessórios) | 3200kg |
Dimensões gerais | 2350×1650×2200mm |
Devido aos diferentes padrões internacionais, é difícil ter exatamente a mesma máquina, mas esta máquina atende aos requisitos semiautomáticos. Se você precisar produzir a fresadora de engrenagens de acordo com a necessidade do cliente, ofereça o desenho e entre em contato conosco. obrigado.
