A mesa de trabalho adota engrenagens importadas de alta precisão para realizar a indexação de alta e alta precisão; A fundição principal adota o design da estrutura de placa de parede dupla e alta, o que garante rigidez e estabilidade.
Adotando o princípio do método de espalhamento para realizar o processamento das seguintes partes do dente: engrenagens cilíndricas, engrenagens helicoidais (engrenagens de eixo, engrenagens de disco), engrenagens de minhoca, engrenagens de diminuição do tambor, engrenagens de tambor, spline, roda dentada, polia de cinto síncrono. O rolamento do Spindle Drive adota NSK; Equipado com dispositivo de remoção automática de chip, descarregando automaticamente a espuma de ferro.

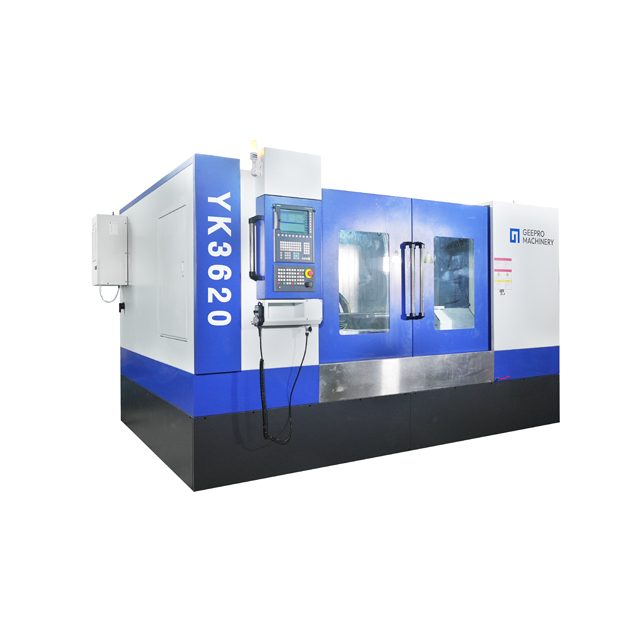

O GeePro Machinery apresenta orgulhosamente a máquina de balanço de engrenagem horizontal YK3620, especialmente projetada para a usinagem eficiente de peças de trabalho do eixo longo. Esta máquina avançada está equipada com um recurso único 2 '2 em uma barra de ferramentas', permitindo que ela atenda às demandas de produção de várias peças de trabalho longas, oferecendo flexibilidade para se adaptar à evolução dos requisitos de usinagem.
O design do YK3620 incorpora tecnologia de ponta, tornando-o ideal para uma ampla gama de indústrias. Esta máquina é uma unidade controlada por CNC de 6 eixos, acionada por uma ligação de 4 eixos alimentada por motores de servo AC independentes. A inclusão de uma caixa de engrenagem eletrônica (EGB) permite movimentos precisos de indexação, permitindo a usinagem de engrenagens retas e helicoidais, bem como outros componentes usando o método de espalhamento.
Um dos recursos de destaque do YK3620 é o seu sistema duplo de ferramentas, que acomoda duas ferramentas de hobbing em uma única barra de ferramentas. Esse design permite a usinagem simultânea de diferentes seções da peça de trabalho, minimizando os tempos de mudança da ferramenta e reposicionando ciclos. O resultado é um aumento notável na velocidade e produtividade da usinagem. O design de hob duplo também aumenta a estabilidade da usinagem, reduz o desgaste de partidas e paradas frequentes e estende a vida útil da ferramenta.
Essa abordagem inovadora de usinagem não apenas melhora a eficiência geral, mas também reduz significativamente os custos de produção. Ao otimizar os processos de usinagem, o YK3620 fornece um forte suporte para empresas que buscam melhorar a eficiência operacional e manter uma vantagem competitiva no mercado.
Para garantir uma precisão e estabilidade de longa duração, o YK3620 está equipado com um controlador da Siemens e os parafusos de bola de gravação de alta precisão Shangyin e guias lineares . Esses componentes premium garantem desempenho excepcional da máquina e uma longa vida útil, mesmo nos ambientes de usinagem mais exigentes.
A GeePro Machinery está comprometida em garantir que os clientes tirem o máximo proveito de suas máquinas YK3620. Oferecemos treinamento técnico profissional sem custo adicional, capacitando os usuários com o conhecimento necessário para maximizar os recursos da máquina.
YK3620 Os principais parâmetros técnicos | ||
O maior módulo de processamento | Mn | 4 |
O maior diâmetro de usinagem | mm | 200 |
Ângulo de inclinação do descanso de ferramenta | deg | 45L/R. |
Golpe axial | mm | 1000 |
Hob ee esobro | BT40 | |
Diâmetro da superfície da mesa | mm | 200 |
Velocidade máxima do eixo da peça | RPM | 250 |
Velocidade máxima do eixo de hob | RPM | 2000 |
Máx. velocidade do eixo da peça | RPM | 250 |
Distância do centro de hob ao centro de bancada | mm | 20-200 |
Poder total | KW | 28 |
Diâmetro máximo de hob hob comprimento | mm | 120 ∗ 180 |
Tamanho da aparência da máquina -ferramenta | mm | 2940 × 2330 × 2700 |
Peso total da máquina -ferramenta | Kg | 7000 |
Principais configurações
90L Sistema de Estação Hidráulica | Transportador de chip automático | Sistema de refrigeração de corte úmido |
Barra de cortador φ22 φ27 | Chave hexagonal | Almofadas de ajuste anti-vibração |
Dispositivo de departamento de equipamentos | Centro | ...... |
A máquina-ferramenta YK3620 oferece desempenho e precisão impressionantes com uma variedade de recursos avançados, ideais para aplicações de usinagem de alta precisão. Vamos nos aprofundar em seus principais parâmetros técnicos:
Maior diâmetro da usinagem : o YK3620 permite um diâmetro de usinagem de até 200 mm , acomodando vários tamanhos de peça de trabalho.
Ângulo de inclinação do descanso da ferramenta : Esta máquina foi projetada com um ângulo de inclinação esquerda/direita de 45 ° para descanso da ferramenta, aumentando a flexibilidade nas operações de usinagem.
AVC AXIAL : O golpe axial de 1000 mm garante amplo alcance para acomodar diferentes peças de trabalho, melhorando a versatilidade das tarefas de usinagem.
Hole do cone do eixo : o buraco do cone do fuso do hob é BT40 , fornecendo um ajuste seguro para ferramentas e contribuindo para a usinagem de precisão.
Dimensões da mesa de trabalho : O diâmetro de 200 mm da superfície da tabela fornece uma plataforma estável para a colocação segura da peça de trabalho durante as operações.
Velocidade : A velocidade máxima do eixo da peça atinge 250 rpm , e o eixo de hob pode girar até 2000 rpm , oferecendo uma combinação de recursos de usinagem controlados e rápidos.
Distância do Centro de Hob ao Centro de Workbench : A distância ajustável de 20-200 mm oferece flexibilidade no posicionamento da peça de trabalho para diferentes operações de usinagem.
Energia total : com uma potência total de 28 kW , o YK3620 oferece a força necessária para operações pesadas, mantendo alta eficiência.
Dimensões máximas do HOB : A máquina pode acomodar os hobs de até 120 mm de diâmetro e 180 mm de comprimento , garantindo a compatibilidade com uma ampla gama de ferramentas de HOB.
Tamanho e peso da máquina -ferramenta : As dimensões gerais da máquina -ferramenta são 2940 × 2330 × 2700 mm e pesa 7000 kg , refletindo sua construção e estabilidade robustas.
90L Sistema da Estação Hidráulica : garante a operação suave da máquina com energia hidráulica confiável.
Transportador de chip automático : ajuda a remover automaticamente o material residual, aumentando a produtividade.
Sistema de resfriamento de corte úmido : mantém as condições ideais de corte, resfriando com eficiência as ferramentas de corte e as peças de trabalho.
Barra de corte : inclui tamanhos φ22 φ27 para uma variedade de tarefas de corte.
Chave de Chave : fornece facilidade de uso durante a manutenção e os ajustes.
Almofadas de ajuste de antivibração : minimize as vibrações, melhorando a precisão da usinagem.
Dispositivo de reversão de engrenagens : efetivamente debrina engrenagens, melhorando a qualidade do acabamento.
O YK3620 é uma máquina -ferramenta versátil e poderosa adequada para exigir tarefas de usinagem, oferecendo precisão, durabilidade e facilidade de uso.
Na Wuxi Geepro Gear Technology Co., Ltd., a qualidade do produto é de extrema importância. A empresa adere a um rigoroso processo de controle de qualidade que inclui vários estágios de teste e inspeção. Cada máquina de balanço de engrenagem horizontal de 6 eixos passa por:
Inspeção do material : Todos os materiais utilizados na construção da máquina são testados quanto à resistência, durabilidade e conformidade da qualidade.
Teste de componentes : componentes individuais, como motores, eixos e sistemas CNC, são testados quanto à confiabilidade operacional antes da montagem.
Calibração de precisão : A máquina é calibrada para cortar e alinhamento preciso para atender aos padrões internacionais de usinagem de engrenagens.
Teste operacional : A máquina concluída é executada através de uma gama completa de operações para garantir que todas as funções funcionem suavemente sob diferentes condições de carga.
Inspeção final : uma inspeção completa garante que todas as máquinas atendam aos padrões de qualidade esperados pelo cliente, da aparência ao desempenho.
Além disso, a Wuxi Geepro Gear Technology Co., Ltd. mantém altos padrões de atendimento ao cliente e fornece suporte técnico para garantir que a máquina opere eficientemente durante todo o seu ciclo de vida.
Q1: Qual é o tamanho máximo das peças de trabalho que a máquina de hobbing de engrenagem horizontal de 6 eixo pode suportar?
A1: A máquina pode acomodar peças de trabalho de até 2000 mm de comprimento e 300 mm de diâmetro.
P2: A máquina pode ser usada para fabricação de engrenagens pequenas e grandes?
A2: Sim, a máquina de hobbing de engrenagem horizontal de 6 eixos foi projetada para lidar com uma ampla gama de engrenagens, de pequenos módulos (0,5 mm) a módulos maiores (10 mm).
Q3: A máquina é compatível com diferentes sistemas de controle?
A3: Sim, a máquina está equipada com os sistemas CNC FANUC e Siemens, oferecendo flexibilidade no controle e operação.
Q4: Como o sistema de refrigeração integrado melhora o desempenho?
A4: O sistema de refrigeração integrado mantém temperaturas estáveis, o que reduz o risco de superaquecimento e desgaste da ferramenta. Isso ajuda a melhorar a longevidade da máquina e manter a alta precisão da usinagem.
Q5: Quais indústrias mais se beneficiam desta máquina?
A5: Indústrias que requerem corte de engrenagem de precisão, como fabricação automotiva, aeroespacial e de máquinas pesadas, se beneficiam significativamente dessa máquina avançada.

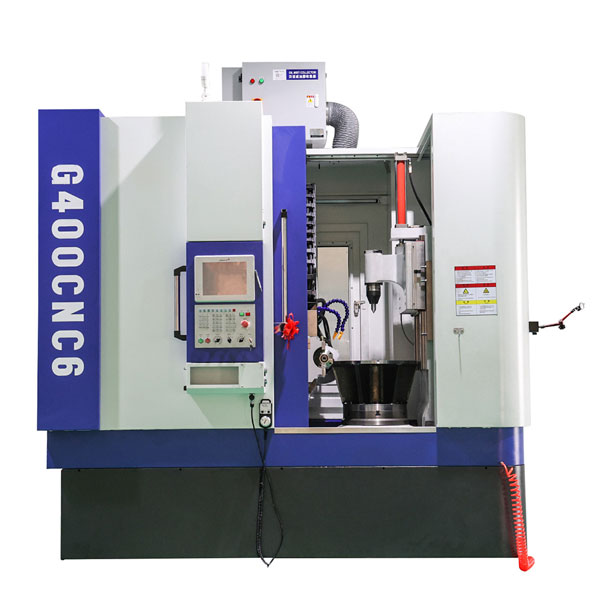

G400

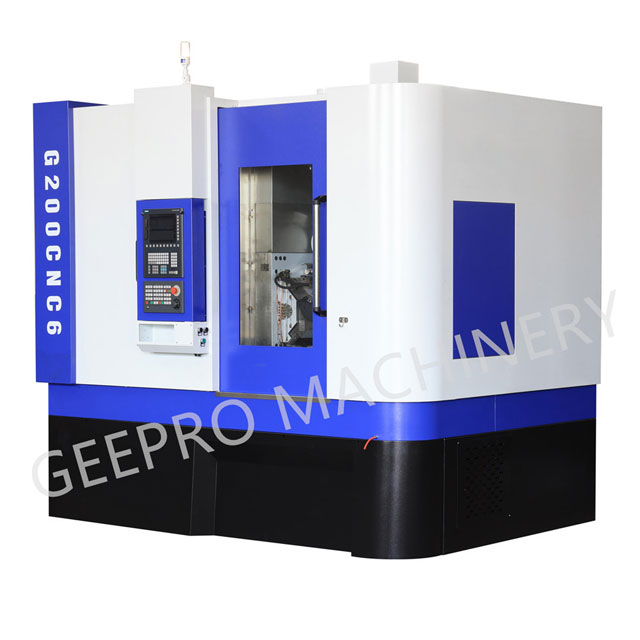

G200

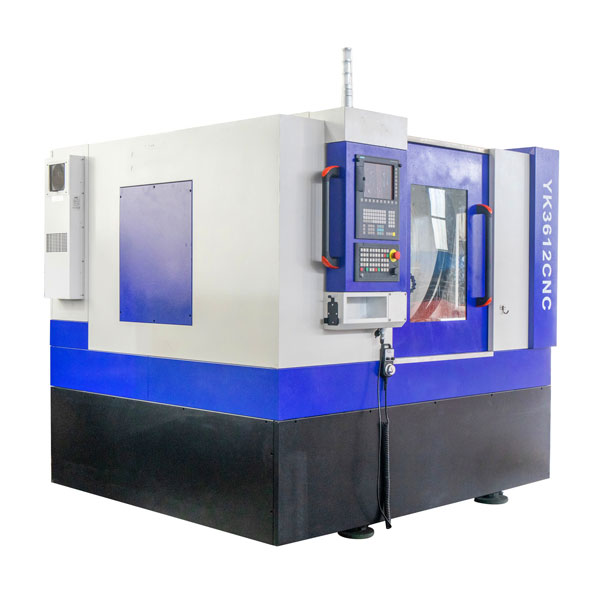

YK3612 Mobferla de equipamento
