Hobber de engrenagem CNC horizontal com alta precisão

Uma barraca de engrenagem CNC horizontal de alta e alta eficiência é adequada para o processamento de engrenagens de engrenagens eólicas em grande volume em energia eólica, máquinas de construção, redutor e outras indústrias, com um alto grau de automação de máquinas e mudança rápida e também é adequado para produção de pequenos lotes com várias espécies.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

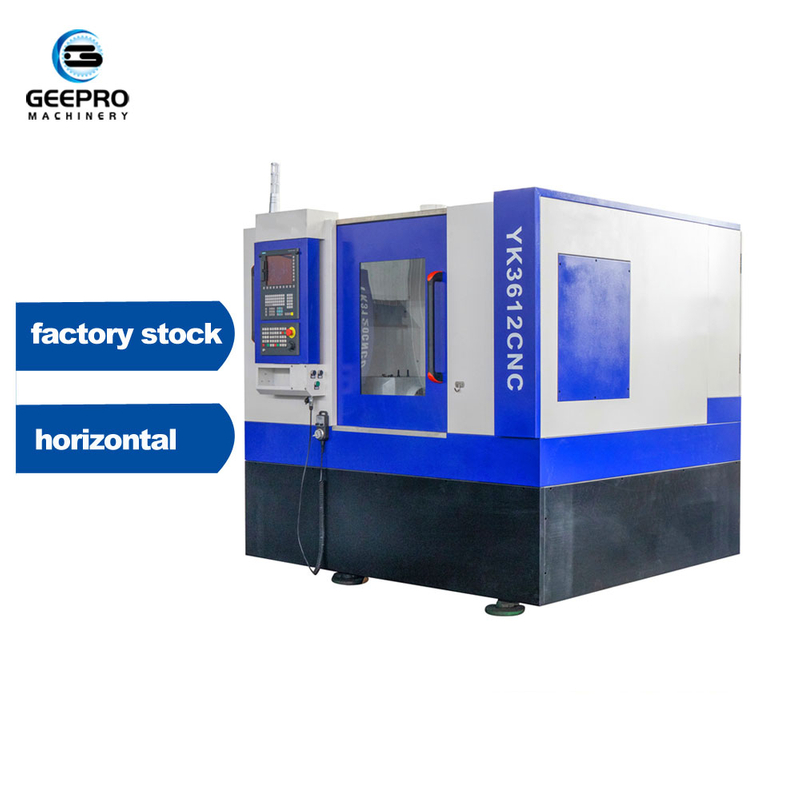

YK3612 Máquina de Hobbing de engrenagem horizontal

Moberlagem de engrenagem: Processando a forma de dentes involutos de dentes retos, dentes de tambor, dentes afunilados, dentes de moagem, engrenagens cilíndricas helicoidais e outras partes do dente que podem ser realizadas pelo princípio do método de espalhamento de ferramentas de corte e corte.

O rolamento do Spindle Drive adota NSK;

Equipado com dispositivo automático de remoção de chips, descarregando automaticamente a espuma de ferro;

Hober de equipamento da série YK

Máquina CNC-Gear

Características

eixo da máquina:

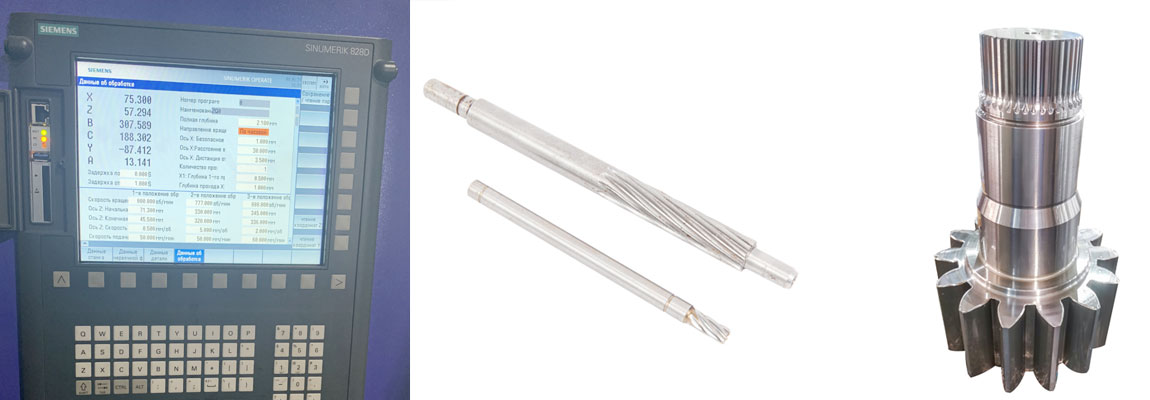

A parte elétrica da máquina adota o sistema de controle numérico Siemens 840DSL importado e o Siemens Servo Motor. O número de eixos CNC é de seis, cada eixo adota o servo acionador de servo, o controle do CNC, pode realizar a ligação de quatro eixos.

Tipo de processamento:

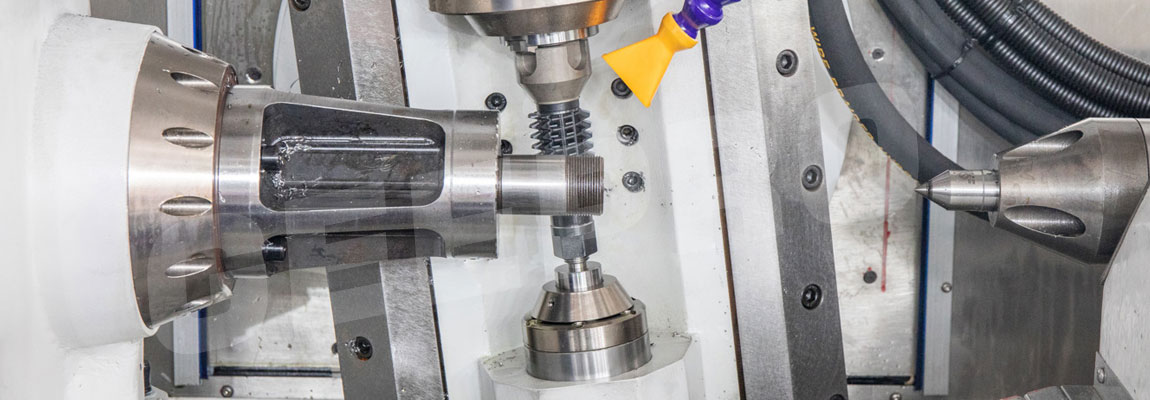

A hobsista da máquina-ferramenta-a geração é especialmente projetada para aumentar o diâmetro da ferramenta de carregamento, instalando o HOB INSERT INDELABLE, que pode realizar o processamento eficiente de hobbing a seco e, em comparação com a placa integral tradicional, pode realizar a eficiência de usinagem de máquina-ferramenta de 3 a 5 vezes e não precisa de óleo resfriador, que é verde e ambientalmente amigável.

Detalhes

YK3612 Os parâmetros técnicos de Manin
O maior diâmetro de usinagem	mm	120
O maior módulo de processamento	m	2.5
Trabalho de Surface Daimeter	mm	110
O maior cortador de diâmetro	mm	80
O maior comprimento da ferramenta	mm	90
O uso de especificações da haste da ferramenta	mm	13/16
As especificações do cônjuge do eixo		BT30
Velocidade mais alta do eixo de fogão	RPM	3000
Eixo da peça de trabalho da velocidade mais alta	RPM	440
X Trip	mm	105
Y Trip	mm	80
Z Trip	mm	300
Ângulo da peça de trabalho	°	± 45 °
X Axis máximo de velocidade de movimento rápido	mm	5000
Y eixo máximo de velocidade de movimento rápido	mm	2000
Z eixo máximo de velocidade de movimento rápido	mm	5000
A potência total da máquina elétrica	KW	18
Tamanho da aparência da máquina -ferramenta	mm	222020202020
Peso da máquina	kg	cerca de 4600
