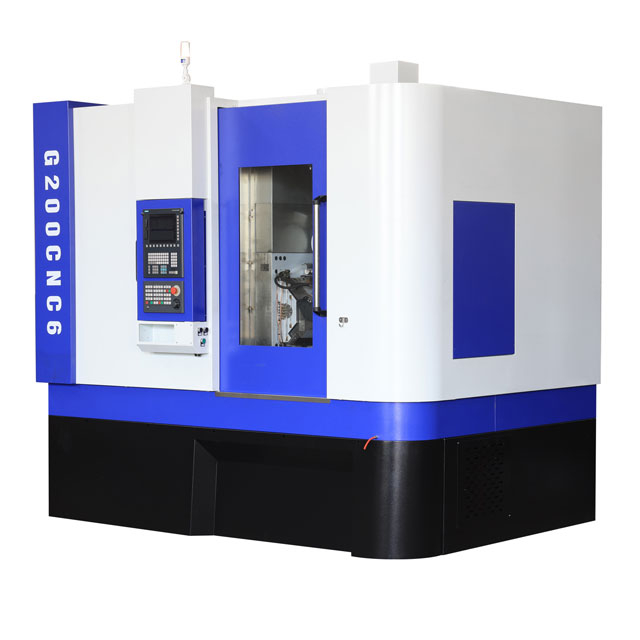

G200 Máquina de Hobbing de engrenagem de 6 eixos com acionamento direto de alta velocidade de 200 mm DIA

A Máquina de Hobbing de engrenagem CNC de alta velocidade é considerada uma máquina de acionamento direto, este modelo emprega um motor de tração direta de alta potência fabricada na Alemanha para acionar diretamente o eixo e a mesa de trabalho.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

Máquina de corte de engrenagem

Máquina de hobbing CNC de alta velocidade de tração direta, o processamento das engrenagens mais comuns são engrenagens cilíndricas de dente reto, usadas para transmissão entre eixos paralelos; Engrenagens cilíndricas de dente helicoidal, a direção do dente da espiral, para fornecer uma transmissão mais suave e capacidade de suporte de carga;

Alto grau de automação: suporta linhas de produtos automatizadas e pode preencher automaticamente todo o processo, desde o aperto de material até a descarga de produtos acabados; Ele também possui um trocador de ferramentas automático opcional para melhorar a eficiência da produção;

Projeto multifuncional: engrenagens de estímulo de processamento, engrenagens helicoidais, engrenagens de minhoca, rodas dentadas e outros tipos de engrenagens;

Unidade do sistema Siemens;

Foi exportado para muitos países e regiões e recebeu elogios e reconhecimento;

Máquina de corte de engrenagem

Características

1. Embora o diâmetro da usinagem seja de 200 mm, a faixa de usinagem real é afetada pelas especificações específicas da máquina, a configuração dos acessórios e as limitações do processo, por exemplo, algumas máquinas podem ser limitadas pela escolha de ferramentas e pela estabilidade da usinagem no caso de grandes diâmetros e tamanhos de módulos pequenos.

2. A interface amigável da CNC facilita o aprendizado da operação da máquina e também pode ser operada por meio de um curto regime educacional.

3. 3-5 Módulo, Diâmetro 200 Máquina de Hobbing de engrenagem CNC, a necessidade de os clientes fornecerem o módulo e o diâmetro máximo, você pode realizar a seleção da máquina e, em seguida, através de uma série de conversões, para obter a profundidade do dente, a largura dos dentes, o número de dentes e assim por diante. Na prática, também é necessário considerar a dureza do material, os requisitos de rugosidade da superfície, o tratamento térmico e outros fatores, bem como o nível de precisão da máquina -ferramenta, a configuração da ferramenta etc., a fim de garantir a qualidade e a eficiência do processamento.

G200 Os principais parâmetros técnicos
O maior módulo de processamento	Mn	5/6
O maior diâmetro de usinagem	mm	200
Ângulo de inclinação do descanso de ferramenta	deg	45L/R.
Golpe axial	mm	300
Velocidade máxima do eixo da peça	RPM	210
Velocidade máxima do eixo de hob	RPM	2500 ou 1500
Distância do centro de hob ao centro de bancada	mm	20-170
Poder total	KW	35
Diâmetro máximo de hob hob comprimento	mm	120 ∗ 180
Especificação da barra de ferramentas	mm	16.22.27
Tamanho da aparência da máquina -ferramenta	mm	2780 × 2860 × 2760
Peso total da máquina -ferramenta	Kg	8000
