G Série G500 Máquina de Hobbing de engrenagem CNC com corte molhado

Máquina universal de hobbing de engrenagem vertical CNC com 6 eixos para maior precisão, usando o método de espalhamento para usinagem em engrenagens de esporão, engrenagens helicoidais e polias da correia de tempo, etc. O layout da máquina de hobbing CNC totalmente automática inclui um eixo de balança e uma mesa móvel.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

G500-CNC-HOBBING

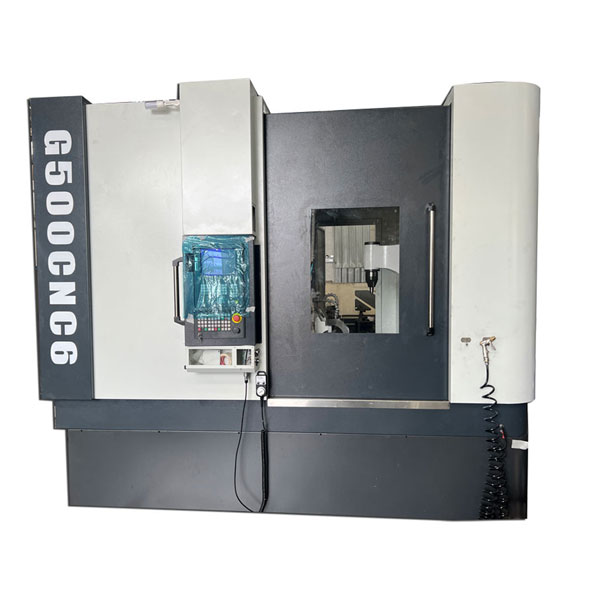

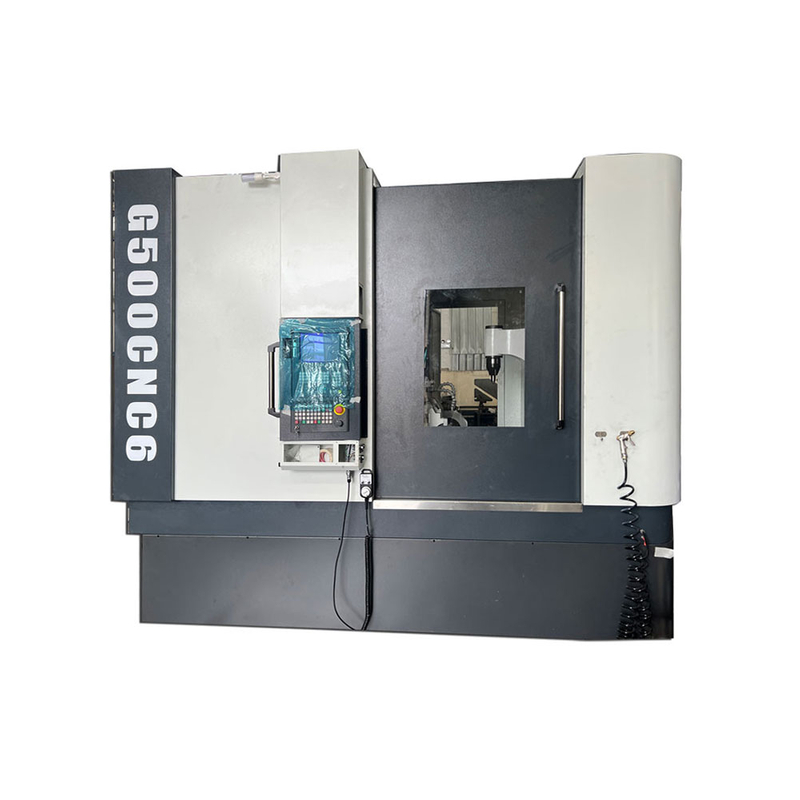

Máquina de Hobbing de Gear G500

A máquina vertical de hobbing de engrenagem CNC vertical com sistema de Siemens para corte horizontal/chanfrado é uma máquina CNC universal que possui 6 eixos diferentes e foi projetada para ser usada com o método de espalhar para fins de usinagem de cidos, cortes helicoidais e pulseiras de tempo, entre outras coisas.

O layout da Máquina Automática de Hobbing Automático CNC inclui um eixo de hobbing e uma mesa móvel.

Exportações para a Europa: Bélgica, Holanda, Rússia, Bielorrússia

Unidade do sistema Siemens;

G500

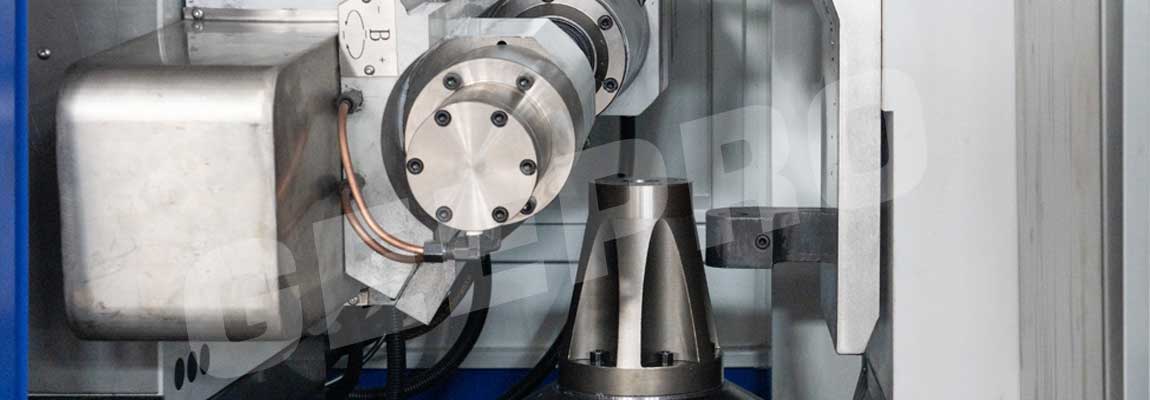

A mesa está equipada com um cilindro hidráulico que move o eixo de hobbing, e um parafuso de bola está embaixo da guia para facilitar o movimento. Para utilizar todo o comprimento do mecanismo de corte do worm, é fornecido um movimento cíclico ao redor do eixo. Isso é realizado com a ajuda do controle numérico da Siemens; Um transportador de chip também está presente; Um controlador programável, painel do operador e um dispositivo de carregamento e descarregamento estão todos presentes. Para personalizar uma máquina de balanço de engrenagem, os clientes devem fornecer o número do módulo, diâmetro da usinagem, profundidade de altura/ dente e é melhor ter um desenho, nossos especialistas técnicos podem fornecer a descrição correta do produto.
Para personalizar uma máquina de engrenagem, os clientes devem fornecer o número do módulo, diâmetro da usinagem, profundidade de altura/dente, é melhor ter um desenho, nossos engenheiros técnicos podem fornecer o modelo de produto com mais precisão.

G500-CNC-HOBBING

O maior módulo de processamento	Mn	10
O maior diâmetro de usinagem	mm	500
Ângulo de inclinação do descanso de ferramenta	deg	45L/R.
Golpe axial	mm	300
Velocidade máxima do eixo da peça	RPM	80
Velocidade máxima do eixo de hob	RPM	650
Distância do centro de hob ao centro de bancada	mm	40-360
Poder total	KW	62
Diâmetro máximo de hob hob comprimento	mm	180 ∗ 260
Especificação da barra de ferramentas	mm	27.32.40.50
tamanho	mm	3270 × 2810 × 3010
Peso total da máquina -ferramenta	Kg	11500

Equipamento padrão	Opções
Sistema hidráulico	Siemens System Drive
Ar condicionado	Dispositivo de configuração de ferramentas secundárias de precisão
Caixa de ferramentas, ferramentas de ajuste	Coletor de névoa de petróleo
Martelos de borracha	Dispositivo automático de carregamento e descarregamento
Almofadas antivibrações da máquina-ferramenta	Acessórios e ferramentas
Transportador de chip (magnético ou raspador)	Dispositivo de micro-lubrificação refrigerado a ar refrigerado
Conjunto do cilindro de fixação hidráulica
Tanque de óleo de corte (com bomba)
Allen Wrench
Coletor de chips
Conjunto de ferramentas
