Máquina de modelador de modelagem de engrenagem CNC com 8 eixos e 5 ligações

A máquina de modelagem de engrenagem CNC usa o movimento de corte recíproco para cima e para baixo do modelador de engrenagens e o relatório relativo com a peça de trabalho para realizar, por exemplo, engrenagens de disco cilíndricas de dente reto, múltiplas engrenagens, engrenagens internas e externas e engrenagens do setor, etc.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

Máquina de modelagem de engrenagem CNC

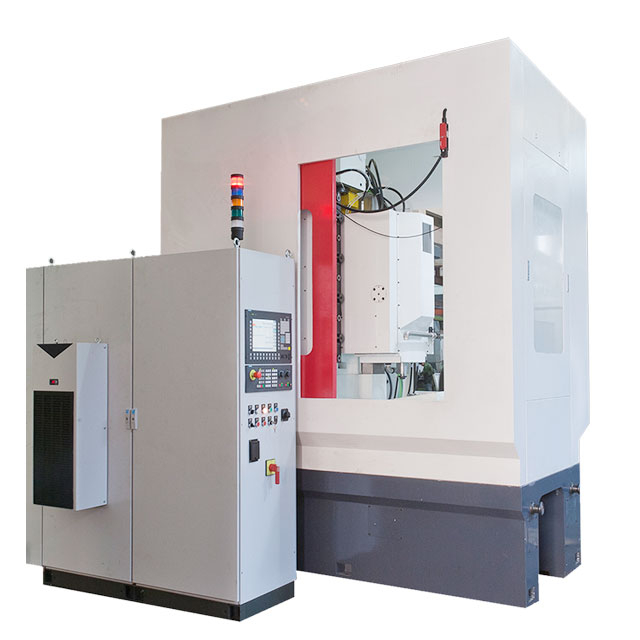

A máquina é uma máquina de modelagem de engrenagem CNC de oito eixos e cinco eixos com os seguintes recursos:

Equipado com um sistema de guia helicoidal eletrônico, que permite a usinagem de engrenagens helicoidais sem a necessidade de instalar guias helicoidais especiais.

O slide do transportador de ferramentas possui uma função de elevação, que é especialmente adequada para a usinagem eficiente de engrenagens duplicadas com o mesmo módulo, mas números diferentes de dentes em condições de fixação única.

MACHINA CNC-GEAR-POMA

Características

A tabela de giro CNC foi projetada para suportar não apenas a usinagem de pequenas engrenagens de cone, mas também a fabricação de engrenagens com requisitos especiais de orientação dentária.

Produção eficiente.

O transportador de ferramentas da máquina foi projetado com guias hidrostáticas e rolamentos hidrostáticos para garantir que possa se adaptar a operações de acidente vascular cerebral de alta velocidade até uma taxa de acidente vascular cerebral de 2.500 golpes por minuto.

A cama é feita de ferro fundido cinza de alta densidade com um projeto de construção de parede dupla que garante excelente estabilidade térmica das peças base.

Detalhes

Equipamento

parâmetro

Unid		unidade	parâmetros
Diâmetro max.workpiece	Equipamento externo	mm	200
	Equipamento interno (máx. 400)		60+D cortador
Máx. módulo		mm	6
Max.stroke Comprimento		mm	70
Máx. largura do dente		mm	60
Número de golpes de fuso (escasso)		str/min	400-2500
Diâmetro do eixo		mm	85
Distância da superfície de montagem da ferramenta à superfície da tabela		mm	58-328
Distância da linha central da ferramenta até a linha central da tabela		mm	-230
Diâmetro da superfície da mesa		mm	200
Diâmetro do furo do eixo de mesa		mm	75
Ângulo de balanço da mesa		°	± 10
Alimentação radial da posição mais alta do eixo da ferramenta		mm	> 0,5
Radial Feed of Column (regulação da velocidade de escala)		mm/str	0.001
Velocidade radial da coluna		mm/min	2000
Velocidade de rotação máxima quando a mesa está funcionando rapidamente		RPM	10.4
Slide de comprimento do tanque de ferramenta		mm	200
Energia total da máquina		KW	50
Dimensões da máquina (LXWXH)		mm	3305x2680x2800
Peso total da máquina		kg	cerca de 10000

máquinas de engrenagem

Existem vários tipos de máquinas que podem ser combinadas com máquinas de modelagem de engrenagem CNC para formar uma solução completa e perfeita:

Máquinas de hobbing de engrenagem CNC

As máquinas de hobbing de engrenagem são adequadas para a produção em massa de engrenagens cilíndricas externas, complementando as máquinas de modelagem de engrenagem para cobrir diferentes tipos de necessidades de processamento de engrenagens.

Máquina de barbear de engrenagem CNC:

Correção da forma do dente e acabamento da superfície após a inserção ou o hobbing;

Máquina de moagem de engrenagem CNC:

Adequado para engrenagens que requerem precisão e rugosidade de superfície extremamente alta, como engrenagens em caixas de câmbio de automóveis e componentes -chave em máquinas de precisão.

Centro de usinagem de ligação de 5 eixos:

Muito eficaz na usinagem da estrutura complexa do corpo da caixa de engrenagens, eixo de engrenagem e outros componentes, com ferramentas profissionais de engrenagem, para obter um processamento de um balcão de espaço em branco a acabamento.
