Como a velocidade da peça e do rebolo deve ser combinada na retificação cilíndrica?

Número Browse:0     Autor:editor do site     Publicar Time: 2026-07-30      Origem:alimentado

Inquérito

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Alcançar tolerâncias submicrométricas e acabamentos superficiais ideais depende inteiramente da relação dinâmica entre o rebolo e a peça de trabalho. Ao combinar corretamente a velocidade da peça e do disco, você controla as forças de corte e a geração de calor no ponto de contato. Velocidades incompatíveis acarretam custos operacionais pesados. Você enfrentará danos térmicos, como queimaduras por esmerilhamento, marcas de trepidação severas, desgaste acelerado do rebolo e altas taxas de refugo que obstruem as linhas de produção. Resolver isso requer o cálculo de taxas de velocidade precisas em pés de superfície por minuto (SFPM) ou metros por segundo (m/s). As capacidades dos equipamentos modernos determinam a precisão e a repetibilidade desses parâmetros. Os operadores devem entender como equilibrar essas velocidades para manter a geometria da roda e a integridade das peças.

  • Taxas de velocidade ideais: A relação de velocidade básica do rebolo para a peça normalmente começa em 50:1 a 60:1 para aplicações padrão, mas requer ajuste com base na dureza do material, na composição do rebolo e na área de contato.
  • Gerenciamento Térmico: O aumento da velocidade da peça reduz o tempo de contato por rotação, mitigando o acúmulo de calor e evitando danos metalúrgicos à peça.
  • Sincronização da taxa de avanço: A correspondência da velocidade rotacional deve ser combinada com taxas de avanço transversais precisas para evitar defeitos de superfície, como espiralamento ou desgaste irregular da roda.
  • Capacidades do equipamento: A sincronização precisa das forças de corte requer um alinhamento rígido do cabeçote e do cabeçote móvel, um padrão mais facilmente mantido por uma retificadora cilíndrica CNC moderna em comparação com equipamentos manuais legados.
  • Escalabilidade do processo: A atualização para máquinas com controle contínuo de velocidade variável permite ajustes dinâmicos durante o ciclo de retificação, impactando diretamente as taxas de remoção de material (MRR) e a eficácia geral do equipamento (OEE).

A física das relações de velocidade em uma retificadora cilíndrica

Uma velocidade adequadamente combinada equilibra a remoção agressiva de material com a preservação da geometria da roda e da integridade da peça. Sucesso significa atingir tolerâncias dimensionais sem queimar o metal ou vitrificar a roda abrasiva. Você deve controlar as velocidades relativas na zona de retificação. Se você girar o disco muito rápido sem ajustar a rotação da peça de trabalho, os grãos abrasivos esfregarão em vez de cortarem. Esse atrito gera grandes quantidades de calor. Por outro lado, o funcionamento muito rápido da peça sobrecarrega os grãos abrasivos individuais, fazendo com que o disco se quebre prematuramente e perca a sua forma.

Definição da velocidade da roda versus velocidade da peça

A velocidade da roda é calculada em pés de superfície por minuto (SFPM) ou metros por segundo (m/s). Isto mede a rapidez com que os grãos abrasivos viajam no diâmetro externo da roda. A velocidade de rotação da peça é medida em RPM. Você deve converter este RPM em velocidade de superfície para compreender a verdadeira dinâmica de corte. Em equipamentos manuais, os operadores utilizam polias escalonadas para alterar as velocidades, o que limita severamente a otimização. Uma moderna retificadora cilíndrica CNC usa servo motores e inversores de frequência variável para controle infinito.

Essas velocidades relativas determinam a espessura equivalente do cavaco. Esta métrica define o tamanho dos microchips removidos por grãos abrasivos individuais. Lascas mais espessas aumentam a remoção de material, mas aceleram o desgaste do rebolo. Lascas mais finas melhoram o acabamento superficial, mas aumentam o risco de vitrificação da roda. Para calcular e aplicar essas velocidades no chão de fábrica, siga estas etapas específicas:

  1. Meça o diâmetro atual exato do rebolo após o dressamento.
  2. Calcule a velocidade da superfície da roda usando a fórmula: SFPM = RPM × Diâmetro (em polegadas) × 0,2618.
  3. Determine a taxa de velocidade alvo com base no material da peça (por exemplo, 60:1 para aço 4140).
  4. Calcule a velocidade necessária da superfície da peça dividindo o SFPM do rebolo pela relação alvo.
  5. Converta a velocidade da superfície da peça de volta para RPM com base no diâmetro externo da peça.
  6. Insira esses parâmetros no controle da máquina e verifique com um tacômetro se estiver usando equipamento mais antigo.

O benchmark da proporção 50:1 e quando desviar

O ponto de partida da indústria para ligas de aço em geral é uma proporção de 50:1. Isto significa que a superfície da roda se desloca 50 vezes mais rápido que a superfície da peça. Esta linha de base empírica oferece um equilíbrio estável entre remoção de material e vida útil do rebolo para rebolos convencionais de óxido de alumínio. Você deve desviar-se desta linha de base com base na aplicação. A adesão rígida a 50:1 causará falhas ao retificar ligas exóticas ou ao usar superabrasivos.

  • As operações de acabamento fino geralmente exigem uma proporção mais alta, variando de 80:1 a 120:1, para minimizar a carga de cavacos e produzir um acabamento espelhado.
  • Materiais ultraduros como o carboneto de tungstênio precisam de proporções mais altas para reduzir a força de impacto nos grãos abrasivos individuais, evitando a fratura dos grãos.
  • Materiais mais macios, como alumínio ou latão, exigem proporções mais altas para evitar que a roda carregue com cavacos dúcteis, o que causa escoriações.
  • Operações de desbaste agressivas se beneficiam de uma proporção mais baixa, em torno de 30:1, para maximizar a remoção de material e estimular a autoafiação do rebolo.
  • Peças cilíndricas de paredes finas requerem proporções mais baixas para minimizar a pressão de retificação e evitar que a peça desmorone ou fique distorcida.

Sincronizando a velocidade rotacional com taxas de avanço transversal

O deslocamento da peça através da periferia do rebolo afeta o caminho de corte real. Nas configurações de retificação transversal, você deve sincronizar a rotação da peça com a taxa de avanço axial. A taxa de deslocamento por revolução determina o quanto a roda se sobrepõe ao corte anterior. Relações de alimentação/velocidade inadequadas causam padrões de derivação sobrepostos. Você verá marcas espirais ou conicidade irregular ao longo da peça de trabalho. Uma rotação mais rápida da peça requer uma taxa de deslocamento proporcionalmente mais rápida para manter uma sobreposição consistente do rebolo.

Se você avançar muito lentamente enquanto a peça gira rapidamente, o disco permanecerá em um ponto por muito tempo, causando acúmulo de calor localizado e vitrificação. Se você avançar muito rapidamente, a roda deixará um caminho em espiral não retificado, geralmente chamado de acabamento de “vara de barbeiro”. A sobreposição exata depende da largura da roda e do acabamento superficial necessário.

Tipo de aplicação Taxa de velocidade recomendada (roda: peça de trabalho) Avanço transversal típico por rotação Acabamento superficial esperado (Ra)
Desbaste Agressivo 30:1 a 40:1 1/2 a 2/3 da largura da roda 63 - 125 µpol.
Moagem Padrão (Aço) 50:1 a 60:1 1/4 a 1/3 da largura da roda 32 - 63 µpol.
Acabamento Fino 80:1 a 120:1 1/8 a 1/6 da largura da roda 8 - 16 µin
Superacabamento (carboneto) 100:1 a 150:1 1/10 a 1/8 da largura da roda 2 - 8 µin

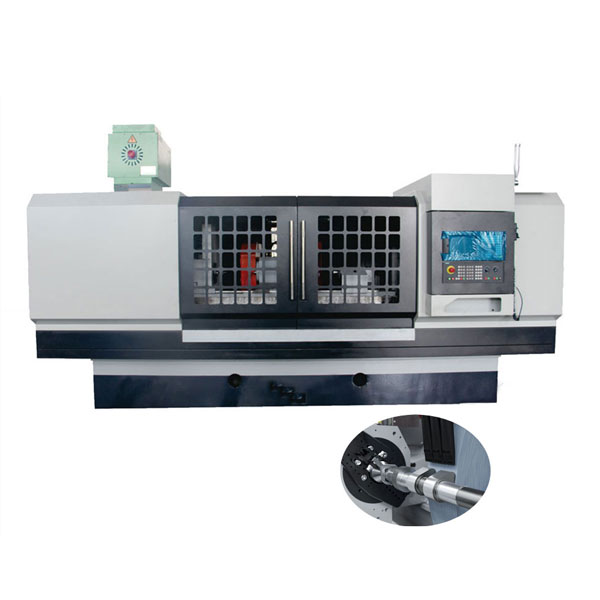

~!phoenix_varIMG1!~

Gerenciando forças de corte e pressão de retificação

O acionamento do fuso e o torque do motor da máquina se traduzem em forças de corte estáveis ​​sob diferentes taxas de velocidade. Você deve avaliar como a máquina lida com a pressão de retificação para alcançar os resultados desejados. Quando a roda engata na peça, ela gera forças normais (empurrando a peça para longe) e forças tangenciais (resistindo à rotação). O gerenciamento dessas forças requer um conhecimento profundo de como as taxas de velocidade afetam a interação física entre o abrasivo e o metal.

Otimizando Taxas de Remoção de Material (MRR)

A velocidade da peça, a profundidade de corte e o MRR compartilham uma correlação direta. Aumentar a velocidade da peça ou a profundidade de corte aumenta o MRR. No entanto, um MRR mais elevado aumenta a pressão de moagem. Você precisa de alta rigidez da máquina para evitar deflexão sob essa pressão. O equilíbrio entre a velocidade do rebolo e a velocidade da peça mantém o comportamento de autoafiação. Se a velocidade do rebolo for muito alta em relação à peça de trabalho, os grãos ficarão foscos e vidrados. Se a velocidade da peça for muito alta, o disco quebra prematuramente.

Para otimizar o MRR sem sacrificar a qualidade da peça, você deve monitorar o medidor de carga do fuso. Uma queda repentina na carga do fuso indica que o disco esmaltou e parou de cortar, exigindo um ciclo imediato de dressagem. Uma carga elevada e constante do fuso indica um corte eficiente, desde que a peça não sofra danos térmicos. Ajustar a rotação da peça em apenas 10% pode mudar completamente a ação de corte, colocando uma roda esmaltada de volta em um estado de autoafiação.

Prevenção de danos térmicos e queimaduras por moagem

A termodinâmica da zona de retificação determina a qualidade da peça. A maior parte da energia consumida durante a moagem é convertida em calor. Uma peça girando muito lentamente atua como dissipador de calor. O tempo de contato prolongado leva ao revenimento da superfície, tensões residuais de tração ou microfissuras. Você deve combinar a velocidade da roda com a velocidade de fornecimento do líquido refrigerante. Uma roda girando rapidamente cria uma camada limite de ar que desvia o líquido refrigerante. A correspondência da velocidade do líquido refrigerante com a velocidade da roda garante que o fluido rompa esta camada limite e alcance a zona de corte.

A queimadura nem sempre é visível a olho nu. Às vezes manifesta-se como uma ligeira descoloração, mas muitas vezes requer ataque nital para detectar as alterações metalúrgicas abaixo da superfície. Para evitar isso, certifique-se de que os bicos de refrigeração estejam direcionados precisamente para a interface roda-peça. Use sistemas de refrigeração de alta pressão para corresponder à velocidade periférica da roda. Se ainda ocorrer queimadura, aumente as RPM da peça de trabalho para reduzir o tempo de permanência de qualquer ponto único da peça contra o disco.

Velocidades correspondentes por aplicação e tipo de máquina

Diferentes arquiteturas de máquinas lidam com a sincronização de velocidade de maneiras distintas. Você deve combinar os recursos do equipamento com os requisitos específicos da sua aplicação. Uma configuração que funciona perfeitamente em uma rebarbadora para serviços pesados ​​irá falhar miseravelmente em uma máquina de acabamento de alta precisão. Compreender as limitações mecânicas e os recursos de controle do seu equipamento específico não é negociável para a estabilidade do processo.

Capacidades da retificadora cilíndrica manual vs. CNC

As retificadoras manuais contam com polias escalonadas ou controles de velocidade variável limitados. Isso restringe sua capacidade de ajustar as taxas de velocidade. Os operadores devem fazer concessões, selecionando a velocidade disponível mais próxima em vez da velocidade ideal. Um controle CNC oferece ajustes de velocidade infinitos e programáveis. A programação de velocidade de superfície constante (CSS) é uma grande vantagem dos modelos CNC. À medida que o diâmetro do rebolo diminui com a dressagem, o CSS aumenta automaticamente as RPM do fuso para manter a velocidade exata da superfície. Os recursos de substituição da taxa de avanço permitem que os operadores otimizem a velocidade de rotação da peça em tempo real com base em observações de faíscas.

Além disso, uma retificadora cilíndrica equipada com controles CNC pode executar ciclos complexos de retificação envolvendo vários diâmetros e ombros em uma única configuração. O controle ajusta automaticamente as RPM da peça para cada diâmetro específico para manter uma relação de velocidade constante em toda a peça. Isto elimina a necessidade de intervenção manual e garante acabamentos superficiais consistentes, independentemente da geometria da peça.

Configurações de retificadoras cilíndricas externas para aços endurecidos

Materiais de alto RC exigem requisitos específicos de correspondência de velocidade. Ao usar uma retificadora cilíndrica externa para aços endurecidos, você costuma utilizar superabrasivos como CBN ou rodas diamantadas. Essas rodas exigem velocidades significativamente mais altas, geralmente de até 120 m/s. Você deve ajustar a rotação da peça de trabalho de forma correspondente para manter a espessura ideal dos cavacos e evitar danos térmicos à superfície endurecida.

A retificação de aços para ferramentas endurecidos como D2 ou M2 requer um equilíbrio delicado. Se a velocidade do rebolo for muito baixa, os grãos de CBN sairão da ligação em vez de cortar o aço. Se a velocidade da peça for muito alta, a ação de corte agressiva gerará calor excessivo, retirando a têmpera do aço e prejudicando sua dureza. Você deve usar refrigerantes de óleo simples em vez de emulsões solúveis em água ao operar o CBN nessas velocidades extremas para fornecer lubrificação adequada e evitar desgaste químico nos grãos abrasivos.

Configurações da retificadora de eixo para altas proporções

A retificação de peças longas e delgadas apresenta desafios únicos. Uma retificadora de eixo deve controlar as forças centrífugas. Você deve limitar cuidadosamente a velocidade da peça de trabalho para evitar chicotadas centrífugas, vibrações harmônicas ou deflexão no meio do vão. Os operadores usam apoios estáveis ​​para apoiar o eixo. Ao aplicar descansos constantes, você deve ajustar as relações de velocidade para levar em conta o atrito adicional e a dinâmica de suporte.

Eixos longos são altamente suscetíveis à vibração regenerativa. À medida que a peça se desvia da roda, ela cria um ponto alto. Na próxima rotação, a roda atinge esse ponto alto, causando um corte mais pesado e mais deflexão. Este ciclo se repete, deixando marcas visíveis de vibração. Para combater isso, você deve operar a peça de trabalho a uma rotação mais baixa para reduzir as forças centrífugas e usar vários apoios estáveis ​​espaçados uniformemente ao longo do eixo. O rebolo também deve ser revestido com um fio ligeiramente mais grosso para reduzir a pressão de retificação.

Realidades de implementação: alinhamento, rigidez e vibração

As falhas mecânicas muitas vezes imitam ou agravam os problemas de incompatibilidade de velocidade. Você deve identificar e mitigar esses riscos para manter o controle do processo. Você pode calcular a relação de velocidade perfeita, mas se a base da máquina estiver torcida ou os rolamentos do fuso estiverem falhando, a peça ainda acabará na lixeira. A manutenção rigorosa da máquina é a base da retificação de precisão.

Sincronização de cabeçote de trabalho, cabeçote móvel e roda para concentricidade

Cálculos de velocidade perfeitos não significam nada se a máquina não tiver alinhamento mecânico. Cabeçotes de trabalho e contrapontos desalinhados causam pressão de retificação irregular e erros de circularidade. As forças rotacionais e a pressão de retificação propagam erros por toda a base da máquina se os centros estiverem desgastados. Manter a verdadeira concentricidade em altas velocidades da peça requer configurações precisas. As configurações de ponto morto oferecem concentricidade superior em comparação com as configurações de centro ativo, pois eliminam o desvio do rolamento da equação de rotação.

Para garantir o alinhamento adequado, você deve varrer regularmente o cabeçote de trabalho e o cabeçote móvel com um relógio comparador. Os próprios centros devem ser inspecionados quanto a desgaste e retificados ou substituídos se apresentarem quaisquer sinais de arranhões ou ranhuras. Ao retificar entre centros, a pressão aplicada pela pena do contraponto deve ser cuidadosamente regulada. Muita pressão curvará a peça, enquanto pouca pressão permitirá que a peça gire nos centros, destruindo os furos centrais e arruinando a concentricidade.

Diagnosticando defeitos de superfície induzidos pela velocidade

As marcas de vibração exigem uma estrutura sistemática de solução de problemas. Você deve distinguir entre vibrações forçadas e vibrações autoexcitadas. As vibrações forçadas geralmente resultam de uma roda desequilibrada ou de uma relação de velocidade incorreta. Vibrações autoexcitadas, ou vibração regenerativa, aumentam durante o corte. Alterar a relação de velocidade entre o disco e a peça de trabalho em 5-10% interrompe a ressonância harmônica e muitas vezes elimina a trepidação. O avanço da dressagem e a velocidade da dressagem também afetam a relação efetiva da velocidade de corte e o acabamento superficial.

Tipo de defeito Aparência visual Causa primária Solução de ajuste de velocidade/avanço
Espiral (Poste de Barbeiro) Linhas helicoidais ao longo da peça Avanço transversal muito rápido para RPM da peça Aumente o RPM da peça ou diminua a taxa de avanço transversal
Conversa (linhas retas) Linhas paralelas ao longo do eixo da peça Ressonância harmônica ou desequilíbrio da roda Altere o RPM da peça em 10% para quebrar a ressonância
Queimadura de moagem Descoloração (azul/marrom) na superfície Acúmulo excessivo de calor, roda vitrificada Aumente o RPM da peça de trabalho, torne o disco mais grosso
Vidros Superfície da roda brilhante, corte ruim Velocidade do disco muito alta em relação à peça de trabalho Diminua a velocidade do rebolo ou aumente as RPM da peça de trabalho

Avaliando atualizações de equipamentos para controle de velocidade ideal

A aquisição de uma nova máquina requer a avaliação de recursos específicos que garantam o controle do processo e a sincronização da velocidade. Os equipamentos legados simplesmente não podem competir com o controle dinâmico oferecido pelos modernos sistemas servo e algoritmos de software avançados. Ao avaliar atualizações, você deve olhar além das especificações básicas e examinar a tecnologia subjacente que aciona os fusos e eixos.

Tecnologia de acionamento de fuso e acionamentos de frequência variável (VFDs)

Fusos de acionamento direto e alto torque e VFDs são necessários para manter RPMs exatos sob cargas pesadas de retificação. Os fusos acionados por correia podem deslizar sob alto MRR, alterando a relação de velocidade. Os sistemas de acionamento direto eliminam essa variável. Os sistemas de balanceamento dinâmico das rodas integrados ao controle da máquina estabilizam ainda mais as forças de corte em altas velocidades. Esses sistemas de balanceamento monitoram continuamente os níveis de vibração e ajustam automaticamente os contrapesos internos para manter a roda perfeitamente equilibrada, mesmo quando ela se desgasta e absorve líquido refrigerante.

Escalabilidade, conformidade e integração de automação

Arquiteturas de controle modernas permitem medição durante o processo. Esta tecnologia ajusta dinamicamente as velocidades e avanços com base no feedback dimensional em tempo real. Investir em máquinas com compensação de estabilidade térmica gera um forte retorno. Esses sistemas mantêm tolerâncias rígidas em execuções de produção de alto volume, ajustando os parâmetros à medida que a fundição da máquina aquece. Sensores embutidos na base da máquina monitoram as flutuações de temperatura e enviam esses dados de volta ao controle CNC, que compensa automaticamente os eixos para compensar a expansão térmica.

Conclusão

A correspondência entre a velocidade da peça e da roda não é uma fórmula estática. É um processo dinâmico que depende das propriedades do material, tipo de roda, taxas de avanço transversal e rigidez da máquina. Você deve monitorar e ajustar continuamente esses parâmetros para manter a qualidade da peça. Depender de cálculos manuais desatualizados e equipamentos legados limita sua capacidade de atingir tolerâncias submicrométricas de forma consistente.

  • Audite suas taxas de refugo atuais e inconsistências de acabamento superficial para identificar possíveis problemas de incompatibilidade de velocidade.
  • Calcule suas taxas de velocidade existentes usando a fórmula SFPM para estabelecer uma linha de base para melhorias.
  • Inspecione o alinhamento do cabeçote de trabalho e do cabeçote móvel para descartar erros mecânicos que causam vibração.
  • Implemente a programação de velocidade de superfície constante (CSS) se o seu equipamento atual suportar.
  • Consulte um engenheiro de aplicação para avaliar as opções de atualização do CNC para melhor controle de velocidade.

Perguntas frequentes

P: Como você calcula a velocidade do rebolo em uma retificadora cilíndrica?

R: Você calcula a velocidade da roda usando a fórmula: SFPM = RPM × Diâmetro × 0,2618. Isso define seus parâmetros de linha de base. O equivalente métrico é m/s = (π × D × n) / 60000, onde D é o diâmetro em milímetros en é RPM.

P: Qual é a relação de velocidade padrão da roda para a peça de trabalho?

R: O ponto de partida padrão é uma proporção de 50:1 a 60:1. Esta linha de base se aplica a abrasivos convencionais em aços padrão. Configurações especializadas, como acabamento fino ou materiais ultraduros, podem estender essa proporção até 120:1.

P: Como a taxa de avanço transversal da peça afeta a taxa de velocidade?

R: A taxa de avanço transversal deve ser sincronizada com a rotação da peça de trabalho. Isto garante a sobreposição adequada da roda durante o corte. O não cumprimento dessas taxas causa acabamentos em poste de barbeiro, marcas em espiral ou quebra prematura da roda.

P: Por que minha retificadora cilíndrica deixa marcas de vibração na peça de trabalho?

R: A vibração geralmente resulta de ressonância harmônica causada por relações de velocidade incorretas. Outras causas comuns incluem desequilíbrio das rodas, falta de rigidez da máquina ou centros soltos e desgastados no cabeçote de trabalho e no contraponto.

P: Como você mantém a concentricidade ao ajustar a velocidade da peça em uma retificadora cilíndrica externa?

R: Você mantém a concentricidade por meio do alinhamento crítico do cabeçote ao cabeçote móvel. Você também deve garantir a lubrificação central adequada e aplicar a pressão de repouso correta e constante para compensar o aumento das forças centrífugas em velocidades mais altas.

P: Como uma retificadora cilíndrica CNC melhora a correspondência de velocidade?

R: As máquinas CNC apresentam velocidade de superfície constante (CSS) programável. Isto ajusta automaticamente as RPM do fuso para compensar o desgaste do disco. Eles também utilizam eixos servo-acionados precisos para sincronizar perfeitamente as velocidades de rotação com as taxas de avanço transversal.
