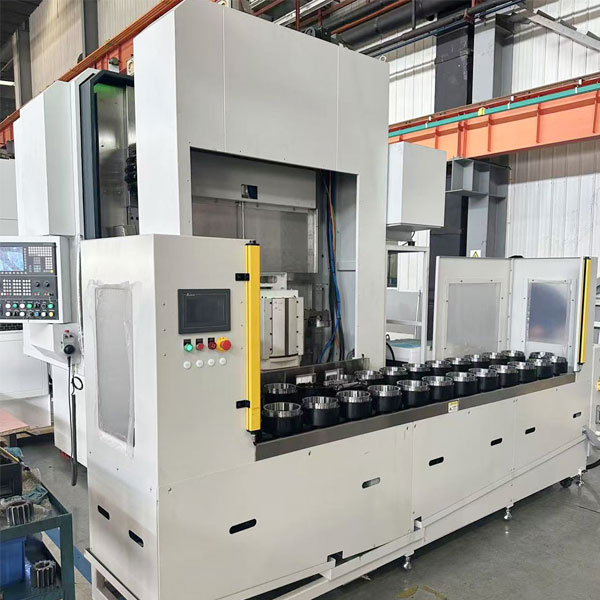

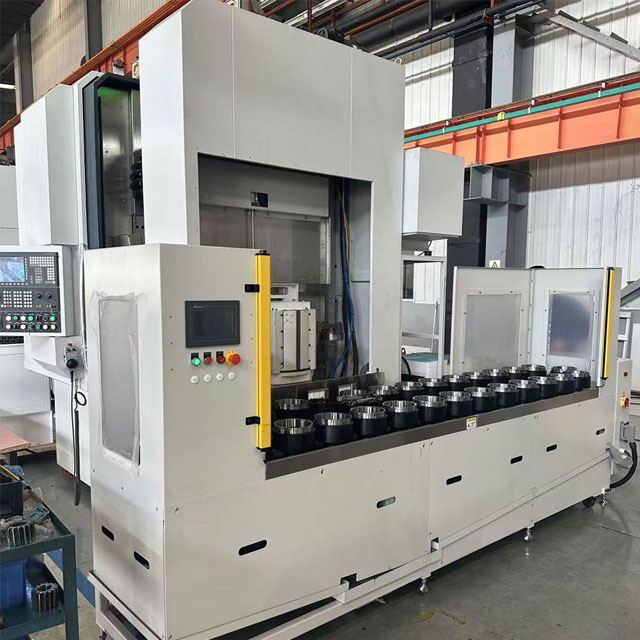

Esta máquina-ferramenta pode não apenas processar com eficiência engrenagens internas e externas e helicoidais, mas também possui software de processamento especificamente para engrenagens de micro-nível, engrenagens de tambor e engrenagens do tipo K, o que expande bastante sua faixa de aplicação.
O software de processamento interno e externo interno e externo facilita a operação e suporta a comutação de vários processos, incluindo engrenagens internas, engrenagens externas e engrenagens helicoidais. Além disso, por meio de controle de software, tambor, cone e processamento de engrenagem assimétrica adicional pode ser alcançado, aumentando ainda mais sua adaptabilidade e eficiência de produção.
O design da máquina-ferramenta concentra-se na estabilidade de rigidez e precisão e mantém uma saída consistente de alta qualidade durante a operação de longo prazo. Seu projeto estrutural eficiente também garante excelente desempenho em alta velocidade.
Ele adota o sistema Siemens 828D para controle digital completo e está equipado com a caixa de engrenagens eletrônicas EGB, que substitui a função das máquinas -ferramentas tradicionais para trocar várias marchas e melhora o nível de automação e a precisão do processamento. Essa configuração não apenas simplifica o processo de operação, mas também reduz os custos de manutenção.
Esta máquina-ferramenta é adequada para raspagem na superfície da engrenagem dura, que pode substituir a moagem da engrenagem até certo ponto, especialmente para a moagem interna da engrenagem, fornecendo uma solução econômica.
Não. | Unid | Parâmetros | Unidade |
1 | Diâmetro máximo da peça de trabalho | £ 300 | mm |
2 | Módulo Max | 4 | mm |
3 | Distância horizontal do centro da superfície de montagem da ferramenta ao centro da tabela | 0 ~ 300 | mm |
4 | Distância vertical do centro da superfície de montagem da ferramenta à superfície da mesa | 196 ~ 546 | mm |
5 | Faixa de velocidade do eixo da ferramenta (eixo C1) | 1 ~ 4000 | RPM |
6 | Faixa de velocidade da tabela (eixo C2) | 1 ~ 2000 | RPM |
7 | Velocidade de travessia rápida radial (eixo x) | 10000 | mm/min |
8 | Velocidade tangencial (eixo y) | 5000 | mm/min |
9 | Velocidade de travessia rápida axial (eixo z) | 10000 | mm/min |
10 | Energia do motor do eixo da ferramenta (eixo C1) | 41.9 | KW |
11 | Tabela Power Motor do eixo (eixo C2) | 41.6 | KW |
12 | Interface da ferramenta | HSK100 | |
13 | Pegada da máquina (LXWXH) | 372x290x290 | cm |
14 | Peso total da máquina | 12500 | Kg |
