Por exemplo, uma engrenagem cilíndrica reta com um módulo grande e um pequeno número de dentes precisam ser usinados.
Primeiro, o perfil da roda de moagem é alterado para corresponder exatamente às especificações do design da engrenagem, isso garante que o perfil da roda de moagem seja idêntico ao perfil do dente da engrenagem.
Antes da usinagem, um sistema preciso que prende a engrenagem no lugar garante que ela esteja posicionada corretamente. Durante o processo de moagem, as taxas de alimentação da roda de moagem nas direções axiais e radiais são reguladas pelo sistema CNC, um sistema de refrigeração altamente eficiente é empregado para regular o calor.
Após a conclusão do processo de usinagem, a função de inspeção na máquina é empregada para avaliar a precisão do perfil do dente e a qualidade da superfície do dente, a fim de garantir que o produto atenda aos requisitos de projeto. Durante o processo, o status da roda de moagem é observado de perto e o curativo apropriado é realizado para manter a qualidade do processo de usinagem.

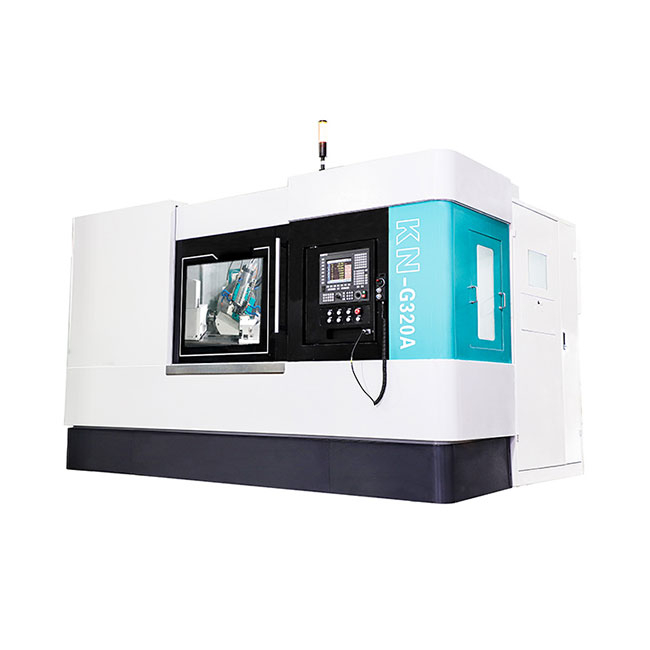

A máquina de moagem de engrenagem reta/ helicoidal de perfil helicoidal de 300 mm é destinada à retificação de configurações ou engrenagens de dentes especiais de alta precisão, com um grande módulo de elasticidade ou um pequeno número de dentes. A cômoda desfruta de um design patenteado de 3 eixos que leva em consideração 3 sistemas de coordenadas diferentes (x, y, z) para replicar com precisão o design dos dentes de uma roda com um alto grau de complexidade, isso garante que a máquina de moagem de engrenagens seja capaz de reproduzir com precisão a forma de dente projetada. O objeto criado está posicionado na mesa da máquina e é mantido no lugar por instrumentos exatos. A mesa facilita o movimento rotativo, o que garante que cada dente seja moído com precisão.
Estrutura interna
Moagem de engrenagem
Fábrica
Partes estruturais
| Modelo de máquinas -ferramentas | G 320A |
| Diâmetro externo máximo de peça de trabalho (mm) | ∅320 |
| Diâmetro do núcleo mínimo da peça de trabalho (mm) | ∅20 |
| Número da engrenagem de índice | aleatório |
| Módulo (mm) | 1-8 |
| Peso máximo da peça de trabalho (kg) | 80 |
| Ângulo máximo da hélice | ± 45 ° |
| Distância máxima entre os centros de Headstock e Tallstock (mm) | 750 (1050) |
| Viagem máxima do eixo de mudança longitudinal de WorkPiecek (mm) | 700 |
| Velocidade máxima de movimento do eixo longitudinal de mudança de peça (m/min) | 12 |
| Velocidade máxima de movimento do eixo de alimentação da roda de moagem ao longo da direção radical da peça de trabalho (m/min) | 1.2 |
| Diâmetro da roda de moagem (mm) | 50-250 |
| Espessura da roda de moagem (mm) | <= 30 |
| Orifício central da roda de moagem (mm) | ∅20/∅32/∅75 |
| Faixa de velocidade de trabalho da roda de moagem (rpm) | 2500-8000 |
| Movimento máximo da cômoda de moagem ao longo da direção radical da roda de moagem (mm) | 115 |
| Movimento máximo da cômoda de roda de moagem ao longo da direção radical do eixo da roda (mm) | 0-4 |
| Orifício diminuto do eixo | MOHS No.5 |
| Power máxima da ferramenta de gringding (KW) | 6 |
| Dimensão geral da máquina | 3800 × 2260 × 2300 |
| Peso total da máquina -ferramenta (kg) | 6500 |
