A função principal da máquina de chanfro de engrenagem CNC é chanfar com precisão a parte raiz das engrenagens para eliminar rebarbas, reduzir a concentração de tensão e melhorar a força da fadiga e o serviço de serviço das engrenagens.
É adequado para diferentes tipos e especificações de engrenagens, incluindo, entre outros, dentes retos, dentes helicoidais, dentes curvos, dentes chanfrados, etc., e também é capaz de engrenagens chanfradas feitas de diferentes materiais (por exemplo, ferro fundido, aço, alumínio, etc.).
Equipado com o sistema automático de carregamento e descarregamento, ele pode realizar carregamento, posicionamento, processamento e descarregamento automáticos de peças de trabalho, o que melhora bastante a eficiência e a consistência da produção e reduz a intensidade manual do trabalho.
Algumas máquinas de chanfro de engrenagem CNC de alto grau também estão equipadas com função de detecção on-line, que pode monitorar a qualidade de chanfro em tempo real durante o processo de usinagem e corrigir os parâmetros de usinagem em tempo hábil, de acordo com os resultados da detecção, para garantir a qualidade dos produtos.
Os usuários podem escrever ou chamar os procedimentos de processamento existentes de acordo com os desenhos de engrenagens e os requisitos técnicos para obter o início de uma chave, simplificar o processo e melhorar a flexibilidade da produção.

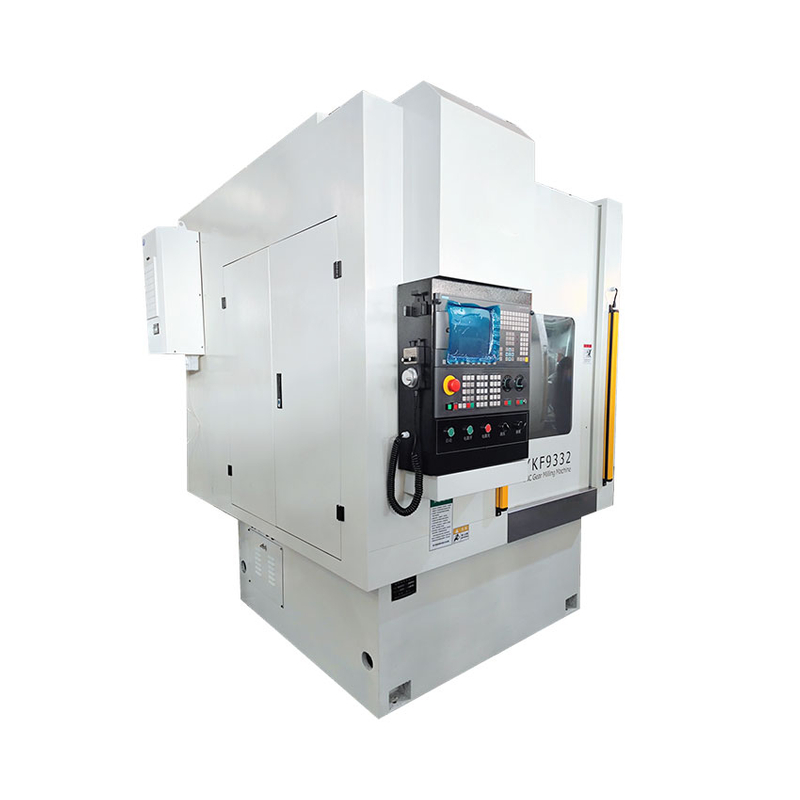

Modelo | YKF9325/32L (econômico) | YKF9335 (tipo padrão) | |
| Objeto de processamento | Equipamento cilíndrico | dentes de disco/eixo (estoque opcional) | dentes de disco/eixo (estoque opcional) |
| Equipamento usinado | 20-250/320mm (círculo externo) | 20-350mm (círculo externo) | |
| Módulos | 1-10mm | 1-15mm | |
| Ângulo da hélice | ± 30 ° | ± 45 ° | |
| Largura de chanfro | 0,2-2mm | 0,2-2mm | |
| Ângulo de chanfro | Ângulo do plano de chip esquerdo e direito | ||
| Altura da espessura do dente | 350mm | 450mm | |
| ERIO DE REFERÊNCIA DE EPINGLO | Φ90H7 | Φ90H7 | |
| Era de referência do eixo do cortador de borda de moagem | Φ12h7 | Φ12h7 | |
| eixo do eixo da ferramenta eixo | Potência/velocidade | 1,5kW/5000-24000RPM | 1,5kW/5000-24000RPM |
| Carga máxima de Workbench | 50/300kg | 70/300kg | |
| Velocidade máxima da tabela | Potência/velocidade | 10rpm | 10rpm |
| Motor hidráulico | 0,75kW/0-1450RPM | 0,75kW/0-1450RPM | |
| Poder total | 12kW | 13kw | |
| Peso total | Cerca de 3t | Cerca de 3,5t | |
| Dimensions | (Lxwxh) | (Cerca de) 1250x1850x2000mm | (Cerca de) 1650x1950x2150mm |
