| Quantidade: | |
|---|---|
O software de programação auxiliado por computador equipado aleatoriamente inclui programação parametrizada de formato de dente involuto, forma de dente triangular, spline retangular e outras formas de dente (não é necessário configurar rolos especiais de diamante). O software tem a função de chanjar e arredondar a parte superior e a raiz do dente (o R do arredondamento da parte superior do dente não pode ser menor que o r do rolo de diamante); E tem a função de aparar a borda da forma e da direção do dente.

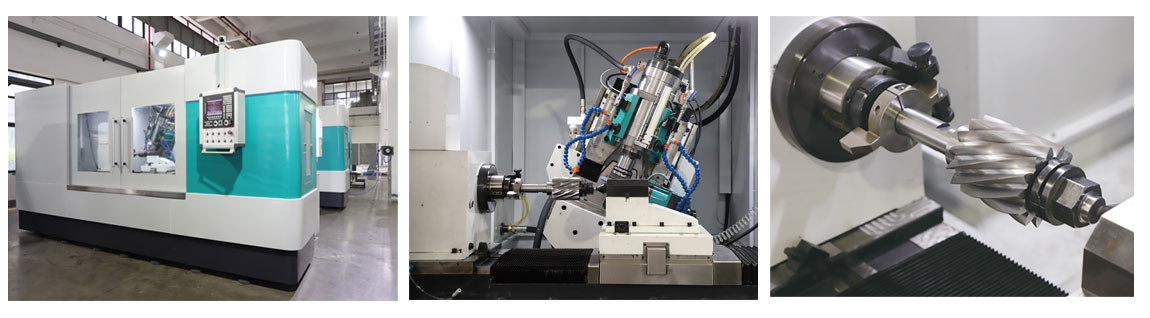

O molho da roda de moagem da máquina-ferramenta, o uso de molho de rolo de diamante, a posição de instalação da cômoda e a posição da roda de moagem da cabeça é relativamente fixa, a ligação de três eixos CNC para obter o corte normal; O uso do mesmo rolo de diamante pode ser reparado em qualquer direção da linha reta, arco, involuto e sua combinação de curvas e a forma do dente não é afetada pela forma da abrasão da roda de diamante, a precisão do curativo é alta.
Conduzido pelo servo motor importado, o sistema é controlado pelo programa para funcionar automaticamente, com a função de proteção da falha de energia, falha de energia, retorno a zero, diagnóstico de falhas e outras funções.

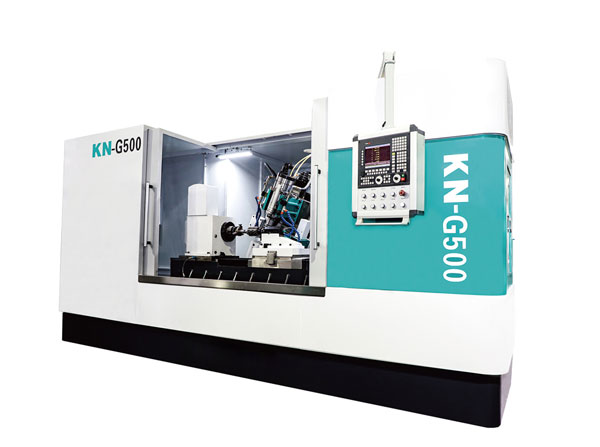

| Modelo de máquinas -ferramentas | G500 |
| Diâmetro externo máximo de peça de trabalho (mm) | 500 |
| Diâmetro do núcleo mínimo da peça de trabalho (mm) | 100 |
| Número dos dentes | qualquer |
| Módulo | 1-16 |
| Largura da face máxima (mm) | 1200 |
| Ângulo máximo da hélice | ± 45 ° |
| Distância máxima entre os centros (mm) | 1500 |
| Viagem longitudinal de WorkPiecek (mm) | 1300 |
| Alimentação axial da roda de moagem (mm) | 360 |
| Máx. Viagem de Tailstock (mm) | 1200 |
| Velocidade máxima de movimento do eixo longitudinal de mudança de peça (m/min) | 12 |
| Velocidade máxima de movimento do eixo de alimentação da roda de moagem ao longo da direção radical da peça de trabalho (m/min) | 1.2 |
| Diâmetro da roda de moagem (mm) | ∅80-300 |
| Espessura da roda de moagem (mm) | <= 60 |
| Orifício central da roda de moagem (mm) | ∅32/∅50/∅75 |
| Faixa de velocidade de trabalho da roda de moagem (rpm) | 2500-7000 |
| Movimento máximo da cômoda de moagem ao longo da direção radical da roda de moagem (mm) | 120 |
| Movimento máximo da cômoda de roda de moagem ao longo da direção radical do eixo da roda (mm) | 100 |
| Orifício diminuto do eixo | MOHS No.6 |
| Power máxima da ferramenta de gringding (KW) | 20 |
| Dimensões gerais da máquina (tanque de óleo ex) (mm) | 5400 × 3000 × 2850 |

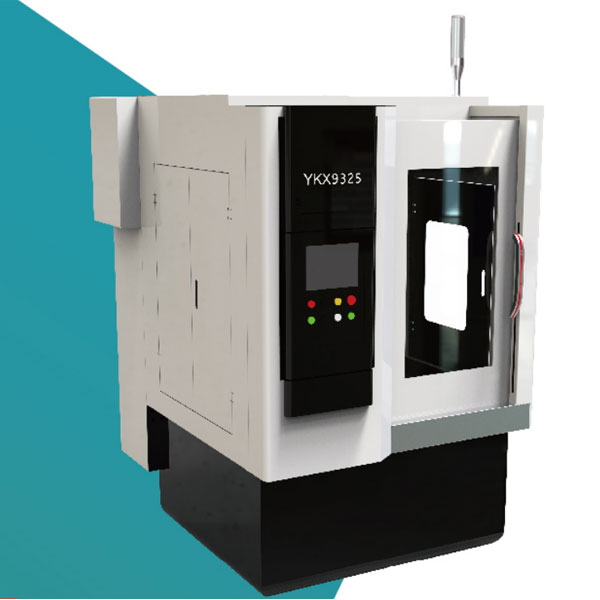

Máquina de chanfro de engrenagem

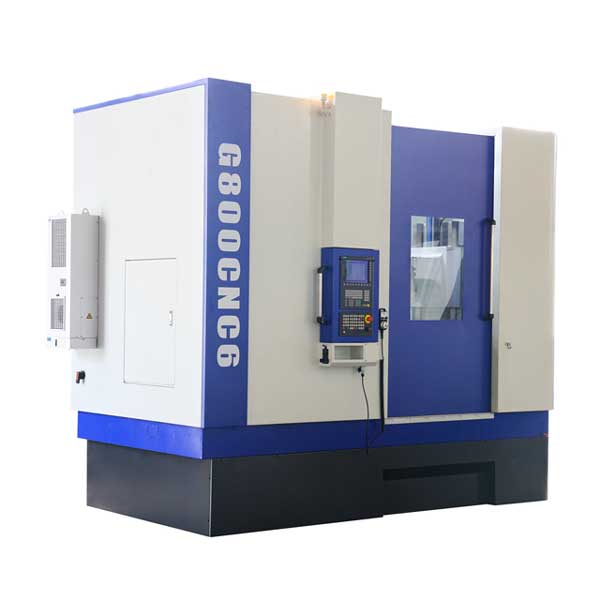

Máquina de hobbing de equipamento

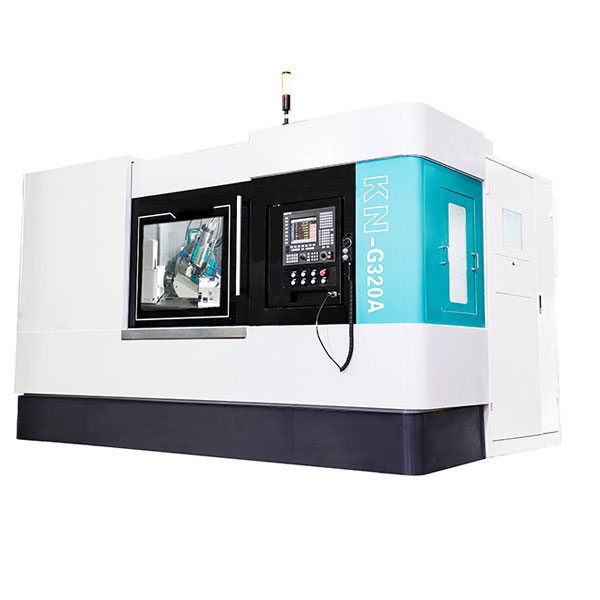

Máquina de moagem de engrenagem
Você pode clicar na imagem acima para obter detalhes.
