Como a deformação térmica pode ser controlada durante a fresagem de engrenagens grandes?

No corte contínuo de engrenagens de grande volume, a estabilidade térmica é o principal gargalo para manter os padrões de qualidade AGMA/DIN durante tempos de ciclo prolongados. O atrito da interface de corte, dos rolamentos do fuso e do sistema hidráulico introduz gradientes térmicos severos. Isso causa expansão térmica tanto na estrutura da máquina quanto na peça, levando a desvios de perfil, erros de avanço e sucata dispendiosa em aplicações de grande diâmetro. A mitigação destas variáveis ​​exige ir além dos controlos ambientais básicos. A avaliação de uma moderna fresadora de engrenagens para serviços pesados ​​requer uma análise rigorosa de sua termodinâmica estrutural, sistemas de resfriamento ativo e recursos de compensação de software em tempo real. Os maquinistas e engenheiros de produção devem compreender como o calor flui através da peça fundida, como o CNC interpreta os dados do sensor e como as escolhas de configuração física amplificam ou suprimem o desvio térmico durante ciclos de corte de várias horas.

• O projeto estrutural determina a estabilidade da linha de base: Bases de máquinas simétricas e materiais de fundição termicamente estáveis ​​(como concreto polimérico) são pré-requisitos para fresamento em grande escala.
• O resfriamento ativo não é negociável: Depender apenas da temperatura ambiente da oficina é insuficiente; O resfriamento direcionado de fusos, motores de torque e fluidos de corte é necessário para homogeneizar as temperaturas da máquina.
• A compensação de software preenche a lacuna física: modelos CNC avançados agora utilizam dados de sensores em tempo real para mapear e prever distorções térmicas, ajustando dinamicamente os caminhos da ferramenta durante o corte.
• A precisão da configuração amplifica o controle térmico: Mesmo o melhor gerenciamento térmico falha se a fixação da peça, o TIR (Total Indicator Runout) do mandril e o alinhamento inicial forem comprometidos.

A mecânica da distorção térmica no corte de engrenagens de módulos grandes

Enquadramento do problema

A definição de limites aceitáveis ​​de desvio térmico estabelece a base para a fabricação de engrenagens em larga escala. O calor compromete essas tolerâncias, alterando fisicamente as dimensões da peça bruta da engrenagem, da ferramenta de corte e dos eixos da máquina. Quando os ciclos de corte duram várias horas, mesmo uma pequena mudança de temperatura empurra uma engrenagem de grande diâmetro para fora dos limites aceitáveis ​​AGMA ou DIN. Os operadores devem controlar essas mudanças térmicas para evitar erros cumulativos de inclinação. Um aumento de temperatura de apenas alguns graus em uma peça de aço com diâmetro de dois metros resulta em expansão mensurável. Esta expansão força a fresa a cortar mais fundo no material do que o programado. Depois que a peça termina e esfria até a temperatura ambiente, os dentes da engrenagem encolhem, deixando um perfil subdimensionado e folga excessiva.

A Física da Expansão Volumétrica

A expansão térmica representa a tendência física dos componentes da engrenagem de se expandirem em tamanho, área superficial e volume total à medida que a temperatura aumenta. Durante o processo de corte, o metal absorve calor e cresce fisicamente. Esta expansão volumétrica altera as folgas projetadas. Isso leva diretamente ao desalinhamento mecânico, à interferência ou a graves erros cumulativos de passo durante a operação contínua. O aço se expande a uma taxa previsível, normalmente em torno de 12 micrômetros por metro por grau Celsius. Em aplicações de módulos grandes, esse coeficiente de expansão térmica se traduz em enormes mudanças dimensionais. Se a coluna da máquina se inclinar para frente devido ao aquecimento irregular do motor do fuso, o ângulo da fresa muda em relação ao eixo da peça de trabalho. Este deslocamento angular introduz erros de avanço que não podem ser corrigidos durante o passe de acabamento.

Zonas primárias de geração de calor

O calor entra no processo de usinagem através de vários caminhos distintos. A compreensão dessas zonas permite que os engenheiros implementem estratégias de resfriamento direcionadas, em vez de depender do ar condicionado generalizado no chão de fábrica.

• A Interface Placa-Peça: Esta zona gera a grande maioria do calor. A ação de cisalhamento da ferramenta de corte contra a peça metálica cria intenso atrito. Em passes de desbaste pesados, as temperaturas na aresta de corte podem exceder 600 graus Celsius.
• Guias Hidrostáticas: O cisalhamento do fluido dentro das guias produz aquecimento constante e localizado ao longo dos eixos da máquina. Embora os sistemas hidrostáticos ofereçam amortecimento superior, o bombeamento contínuo de óleo de alta pressão gera energia térmica que é transferida diretamente para a base da máquina.
• Rolamentos do fuso: A rotação em alta velocidade gera atrito dentro dos conjuntos de rolamentos, transferindo calor diretamente para o eixo da ferramenta. Os motores de torque de acionamento direto também geram calor elétrico significativo que deve ser evacuado.
• Unidades de energia hidráulica: Bombas, válvulas e acumuladores geram calor ambiente. Se o tanque hidráulico ficar muito próximo da base da máquina, o calor radiante causará expansão assimétrica da peça fundida.

Impacto na qualidade do equipamento

A expansão térmica é mapeada diretamente para defeitos específicos nas engrenagens. O aquecimento irregular deforma peças grandes durante ciclos de corte de várias horas em uma máquina de corte de engrenagens de módulo grande . À medida que a peça bruta da engrenagem se expande, a ferramenta corta mais profundamente do que o pretendido. Quando a peça esfria e encolhe, os dentes da engrenagem resultantes apresentam folgas alteradas, desalinhamento grave, erros de passo e distorção de avanço. A tabela abaixo descreve a correlação direta entre fontes específicas de calor e as falhas geométricas resultantes na engrenagem acabada.

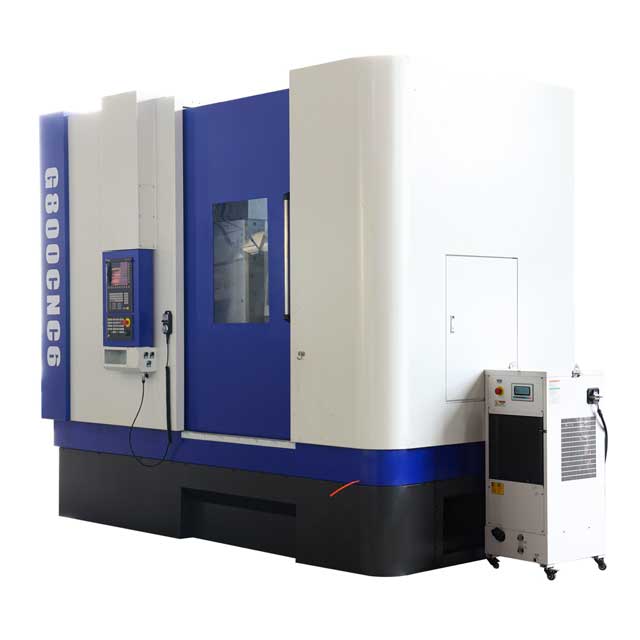

Requisitos arquitetônicos básicos para uma fresadora de engrenagens para serviços pesados

Rigidez Estrutural e Seleção de Materiais

A avaliação da construção física da máquina vem antes de olhar para as tecnologias complementares. O ferro fundido tradicional apresenta alta inércia térmica, o que significa que retém o calor e se expande de maneira desigual. Por outro lado, leitos de concreto mineral ou polimérico oferecem estabilidade térmica e amortecimento de vibrações superiores. O concreto polimérico absorve o calor muito mais lentamente do que o ferro fundido, criando um enorme amortecedor térmico contra rápidos picos de temperatura. O design simétrico da máquina garante que quando a expansão ocorrer, ela ocorrerá de maneira previsível e uniforme em toda a estrutura. Uma coluna termicamente simétrica se expandirá para cima em vez de se curvar para um lado, mantendo a fresa perfeitamente paralela ao eixo da peça de trabalho. Esta expansão linear previsível é muito mais fácil de ser compensada pelo CNC do que movimentos de torção complexos.

Precisão cinemática e redução de atrito

A sincronização precisa do fuso e a folga mínima nos mecanismos de alimentação reduzem a resistência ao corte. Minimizar o atrito mecânico reduz diretamente a geração de calor inicial do equipamento. A rigidez do suporte estrutural evita a deflexão estrutural sob cargas pesadas de corte. A deflexão introduz picos de calor localizados, forçando a ferramenta a esfregar em vez de cisalhar o metal de maneira limpa. Quando uma máquina carece de rigidez, as forças de corte empurram a fresa para longe da peça bruta. Os servo motores então consomem mais corrente para forçar a ferramenta de volta à posição, gerando excesso de calor elétrico. A atualização para motores de torque de acionamento direto elimina caixas de engrenagens e correias, removendo vários pontos de atrito mecânico da cadeia cinemática. Isto reduz a carga térmica geral no cabeçote da máquina.

Para verificar a precisão cinemática e a integridade estrutural de uma nova instalação de máquina, os operadores devem seguir um rigoroso processo de auditoria mecânica antes de executar peças de produção.

1. Monte um mandril de teste de precisão no fuso principal e meça o desvio na base e na ponta usando um relógio comparador de dez milésimos.
2. Varra a superfície da mesa de trabalho para verificar o nivelamento e a perpendicularidade ao eixo de deslocamento da coluna principal.
3. Execute a máquina através de um ciclo seco em taxas máximas de avanço rápido por trinta minutos para estabelecer uma temperatura operacional de base.
4. Meça novamente o mandril de teste e a superfície da mesa para quantificar o desvio mecânico causado puramente pelo atrito interno da máquina.
5. Ajuste os parâmetros CNC de linha de base para levar em conta esse desvio mecânico conhecido antes de introduzir forças de corte.

Sistemas de gerenciamento térmico ativo versus passivo

Controles térmicos passivos

Avaliar as configurações de resfriamento OEM requer examinar primeiro os sistemas passivos. Os controles térmicos passivos incluem dissipadores de calor físicos e caminhos de ventilação estratégicos. O isolamento físico dos componentes geradores de calor é vital. Afastar os gabinetes elétricos e os tanques hidráulicos da base da máquina evita que o calor radiante deforme a peça fundida principal. Muitos fabricantes agora montam o gabinete elétrico principal em um suporte de chão separado, conectado apenas por trilhos de cabos flexíveis. Isso desacopla completamente o calor gerado pelos servoacionamentos e transformadores da base da máquina de precisão. Além disso, projetar o gabinete da máquina com proteção inclinada garante que os cavacos quentes caiam imediatamente no transportador, em vez de repousarem na base da máquina e transferirem calor para a peça fundida.

Infraestrutura de resfriamento ativo

O resfriamento ativo é obrigatório para aplicações pesadas. Unidades resfriadoras para fluidos de corte e óleos lubrificantes removem o calor diretamente da fonte. Motores de torque resfriados a água, guias hidrostáticas com temperatura controlada e camisas de resfriamento do fuso mantêm faixas de temperatura rigorosas. O objetivo final é homogeneizar as temperaturas e limitar os gradientes térmicos em todos os eixos críticos da fresa de engrenagens CNC de grande diâmetro . Um sistema de resfriamento ativo de alto desempenho fará circular o fluido refrigerado através de um labirinto de canais fundidos diretamente na carcaça do fuso. Isso afasta o calor dos rolamentos antes que ele possa descer pelo mandril. O óleo hidrostático também deve passar por um trocador de calor dedicado para manter uma temperatura constante, geralmente dentro de 0,5 graus Celsius do ambiente da oficina.

Ao avaliar a infraestrutura de resfriamento ativo de uma possível compra de máquina, os engenheiros devem exigir métricas de desempenho específicas do fabricante.

• Verifique a capacidade total de resfriamento (em quilowatts) da unidade principal do resfriador de eixo.
• Verifique as especificações de vazão e pressão do sistema de fornecimento de fluido de corte.
• Certifique-se de que a unidade hidráulica possua um circuito de resfriamento independente, separado do fluido de corte.
• Confirme se o CNC monitora as temperaturas do fluido do resfriador e aciona um alarme se o sistema se desviar do ponto de ajuste.
• Inspecione o roteamento das mangueiras de resfriamento para garantir que elas não introduzam emperramento mecânico ou vibração nos eixos móveis.

Mapeamento avançado de erros térmicos e compensação CNC

Monitoramento de temperatura em tempo real

A avaliação das capacidades digitais dos equipamentos modernos revela como o software preenche a lacuna física. O posicionamento estratégico de sensores térmicos na fundição da máquina, nos fusos e no ambiente ambiente fornece dados contínuos. Esses sensores alimentam as flutuações de temperatura em tempo real diretamente no controlador da máquina. Uma configuração típica inclui sondas de temperatura PT100 incorporadas na coluna principal, na base, na carcaça do fuso e no tanque de fluido de corte. Ao monitorar o diferencial de temperatura entre a parte frontal e traseira da coluna, o CNC pode calcular a quantidade exata de arco térmico que ocorre na estrutura. Esses dados constituem a base para todas as rotinas subsequentes de compensação de software.

Modelos Preditivos e Compensação Algorítmica

Os sistemas CNC modernos usam mapeamento de erros térmicos para prever a distorção antes que ela estrague uma peça. Estruturas de software avançadas, como a estrutura integrada CNN-DAE (Convolutional Neural Network - Deep Autoencoder), modelam comportamentos térmicos não lineares. O controlador compensa dinamicamente os eixos X, Y e Z em tempo real. Esta compensação algorítmica corrige microexpansões durante cortes contínuos de grandes volumes. Em vez de esperar que uma inspeção pós-processo revele um erro de tamanho, a máquina muda proativamente o caminho da ferramenta alguns mícrons a cada minuto para neutralizar o crescimento físico da peça fundida. Isto requer imenso poder de processamento e um modelo matemático altamente preciso das propriedades termodinâmicas específicas da máquina.

A implementação destes modelos preditivos segue uma sequência específica durante a fase de comissionamento da máquina.

1. O fabricante opera a máquina através de uma série de ciclos padronizados de aquecimento e resfriamento enquanto mede o deslocamento físico com interferômetros a laser.
2. Os dados dos sensores de temperatura incorporados são correlacionados com os dados de deslocamento físico para treinar a rede neural.
3. O algoritmo gera uma matriz de compensação multidimensional que mapeia as entradas de temperatura para os deslocamentos de eixo necessários.
4. A matriz é carregada nos arquivos de parâmetros CNC e ativada durante as execuções de produção.
5. A recalibração periódica é realizada anualmente para levar em conta o desgaste mecânico e as alterações na assinatura térmica de base da máquina.

Avaliação de fresamento de engrenagens úmidas versus secas para grandes diâmetros

Realidades da fresagem a seco

A fresagem a seco oferece benefícios ambientais e de eliminação de fluidos distintos. No entanto, o risco térmico é grave. O corte a seco depende muito de ferramentas especializadas de metal duro e da rápida evacuação de cavacos para afastar o calor da peça de trabalho. A fresagem a seco requer uma compensação térmica superior no lado da máquina, como o mapeamento CNN-DAE, para gerenciar a completa falta de refrigeração líquida. Ao cortar a seco, os cavacos devem absorver pelo menos oitenta por cento do calor gerado. Se os cavacos não quebrarem corretamente ou se acumularem na zona de corte, o calor será transferido imediatamente para a peça bruta da engrenagem. Isto torna a fresagem a seco altamente dependente de parâmetros de corte agressivos. Os operadores devem empurrar a ferramenta com força suficiente para ejetar os cavacos com força, o que requer uma máquina com rigidez estrutural excepcional e fusos de alto torque.

Realidades molhadas

O óleo de corte de alto volume e com temperatura controlada atua como um enorme estabilizador térmico tanto para a ferramenta quanto para a grande peça bruta da engrenagem. A fresagem úmida remove os cavacos instantaneamente e evita o acúmulo de calor localizado. Os operadores devem gerenciar as compensações, que incluem logística de gerenciamento de fluidos, requisitos de extração de névoa e riscos de choque térmico caso o fornecimento de refrigerante se torne inconsistente durante o corte. O óleo de corte deve ser aplicado em alta pressão diretamente na raiz do corte para quebrar a barreira de vapor gerada pelo calor extremo. Se os bicos de refrigeração estiverem desalinhados, a ferramenta sofrerá ciclos rápidos de aquecimento e resfriamento, levando à falha prematura da borda por meio de trincas térmicas. Manter o óleo de corte a uma temperatura estável é tão crítico quanto manter a temperatura de fundição da máquina.

Riscos de implementação e estratégias de mitigação

Erros de configuração e fixação da peça

As estratégias de controle térmico muitas vezes falham no chão de fábrica devido à configuração inadequada. A fixação excessiva de engrenagens de membrana fina agrava o empenamento térmico ao introduzir tensão interna. Os operadores devem verificar o diâmetro externo, a excentricidade da face até o furo e a esquadria antes que a peça entre na célula de fresagem. Documentar e controlar o Arbor TIR (Total Indicator Runout) elimina o atrito induzido pelo desvio. Se uma peça bruta de engrenagem for fixada com força excessiva, o metal distorce-se elasticamente. À medida que o processo de corte aquece a peça, essas tensões internas são liberadas de forma imprevisível, fazendo com que a engrenagem deforme fora da tolerância. O uso de mandris de expansão hidráulica ou mandris de diafragma de precisão proporciona uma pressão de fixação uniforme e repetível que minimiza o estresse induzido. Além disso, garantir que as superfícies de contato do acessório estejam perfeitamente limpas evita que lascas microscópicas desviem a peça do quadrado.

Controles Ambientais das Instalações

Colocar máquinas de alta precisão em instalações com fortes variações diurnas de temperatura garante falhas. A exposição direta à luz solar em uma fundição mecânica causa expansão térmica assimétrica imediata. As instalações exigem fundações climatizadas e compartimentos dedicados para isolar a máquina das variações ambientais do chão de fábrica. Uma máquina pesada deve ficar sobre uma base de concreto isolada, separada do chão de fábrica principal por uma junta de dilatação. Isso evita que vibrações de prensas de estampagem ou empilhadeiras próximas interfiram no corte, mas também fornece uma massa térmica estável abaixo da máquina. A temperatura do ar ambiente ao redor da máquina deve ser controlada dentro de mais ou menos um grau Celsius. As aberturas de ventilação HVAC de alta velocidade não devem soprar diretamente sobre a peça fundida da máquina, pois isso cria pontos frios localizados que deformam a coluna.

Conclusão

O controle da deformação térmica requer uma arquitetura de máquina termicamente estável, resfriamento ativo e compensação CNC inteligente. Os compradores devem priorizar as máquinas com base em dados verificáveis ​​de mapeamento térmico, na disponibilidade de resfriamento ativo do fuso e na rigidez da base da máquina. A implementação desses sistemas garante que engrenagens de grande diâmetro atendam a rígidos padrões de qualidade, independentemente do tempo de ciclo ou das condições ambientais da oficina.

• Solicite dados de testes de deriva térmica, especificamente testes de runout contínuo de 24 horas, dos fabricantes antes de finalizar uma compra.
• Audite os controles ambientais atuais do chão de fábrica para garantir a estabilidade do ambiente e eliminar a exposição direta à luz solar nas máquinas.
• Avalie estratégias de ferramentas e decida entre fresagem úmida ou seca com base nas capacidades de gerenciamento térmico de sua instalação.
• Implemente procedimentos de fixação rigorosos usando mandris hidráulicos para eliminar o atrito induzido pela configuração e a tensão interna da peça de trabalho.
• Estabeleça um cronograma de manutenção de rotina para limpar os trocadores de calor e verificar as vazões de todos os circuitos de resfriamento ativos.

Perguntas frequentes

P: Como a expansão térmica afeta a precisão da fresagem de engrenagens?

R: Os aumentos de temperatura fazem com que a peça de trabalho e os eixos da máquina se expandam em tamanho, área e volume. Isso altera as folgas do projeto e resulta em desvios de perfil, passo e avanço. A ferramenta corta mais profundamente o metal expandido, deixando uma engrenagem subdimensionada quando a peça esfria e volta à temperatura ambiente.

P: O que é mapeamento de erro térmico em uma fresa de engrenagens CNC de grande diâmetro?

R: É o uso de sensores e algoritmos estrategicamente posicionados para modelar a distribuição de calor. O CNC utiliza esses dados para ajustar dinamicamente os eixos da máquina, compensando a expansão física em tempo real. Isto evita desvios dimensionais durante longos ciclos de corte sem exigir intervenção manual do operador.

P: A fresagem de engrenagens secas pode ser usada para engrenagens de módulos grandes sem distorção térmica?

R: Sim, mas requer evacuação de cavacos altamente otimizada, revestimentos avançados de ferramentas e compensação térmica robusta no lado da máquina. Os chips devem afastar o calor da peça bruta. Se os cavacos se acumularem, o calor será transferido para a peça de trabalho, causando severa distorção térmica.

P: Por que a sincronização do fuso é crítica para o gerenciamento térmico?

R: A má sincronização aumenta as forças de corte, a vibração e o atrito mecânico. Isto aumenta exponencialmente a geração de calor localizada na zona de corte. A sincronização precisa garante que a ferramenta corte o metal de forma limpa, em vez de esfregar contra ele, reduzindo significativamente a carga térmica basal.

P: Qual o papel do material da base da máquina em uma fresadora de engrenagens para serviço pesado?

R: Materiais com menor condutividade térmica e maior massa térmica, como o concreto polimérico, resistem melhor às rápidas flutuações de temperatura do que o ferro fundido tradicional. Eles absorvem o calor lentamente, criando um amortecedor térmico que evita empenamentos repentinos e imprevisíveis da estrutura da máquina durante a operação.

P: Como os erros de configuração agravam os problemas de deformação térmica?

R: Força de fixação excessiva ou mau alinhamento do eixo criam tensões internas e atrito localizado. À medida que a peça aquece durante o corte, essas tensões são liberadas de forma imprevisível, agravando o empenamento estrutural. A configuração adequada garante que a peça permaneça estável à medida que as temperaturas de corte aumentam.
