Máquina de Hobbing de engrenagem G260 com sistema automático de carregamento e descarregamento

A Máquina de Hobbing de Gear CNC é um tipo de máquina -ferramenta CNC de precisão especializada em processamento de peças de engrenagem com um diâmetro de não mais que 260 mm. Esse tipo de máquina-ferramenta adota a tecnologia avançada do CNC, que pode controlar com precisão a trajetória de movimento do HOB em relação à peça de trabalho e realizar um alvo de alta precisão de partes complexas de dentes, como engrenagens cilíndricas, engrenagens helicoidais, engrenagens de minhocas, engrenagens de tambor, além de certas especificações de eixos de linhas de linhas e spars.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

G260-Hobbing-Machine

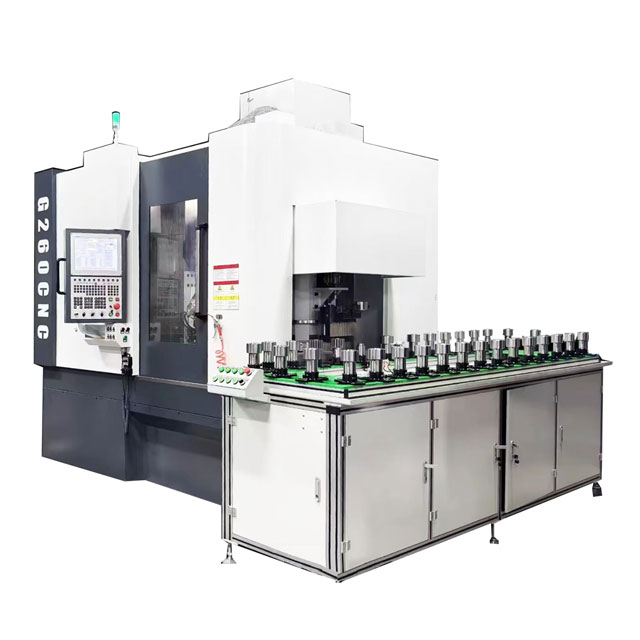

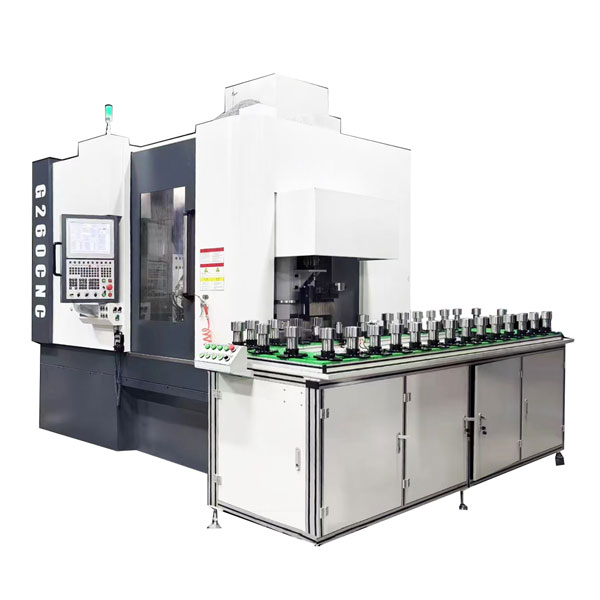

Máquina de Hobbing G260 com sistema de carregamento

As máquinas de hobbing de engrenagem CNC estão equipadas com um sistema de posicionamento de alta precisão que monitora e ajusta a posição relativa e a velocidade entre o HOB e a peça de trabalho em tempo real através do sistema de controle do CNC, garantindo assim que as engrenagens processadas tenham precisão extremamente de alto perfil e qualidade de malha.

Exportações para a Europa: Bélgica, Holanda, Rússia, Bielorrússia

Unidade do sistema Siemens;

recurso

Automação e flexibilidade

As máquinas de hobbing de engrenagem CNC suportam a operação programada, podem se adaptar rapidamente a diferentes tamanhos de peça de trabalho e alterações da forma dos dentes e obter conversão flexível da produção de peça única para a produção de pequenos lotes, reduzindo o tempo de preparação da mudança e a intervenção manual. Ele também possui função autodiagnóstica, que pode realizar um aviso de falha para garantir a continuidade da produção; e pode estar equipado com dispositivos automáticos de carregamento e descarregamento para obter um certo grau de automação do processo de produção e melhorar a eficiência geral da produção.

Estabilidade e confiabilidade eficientes

Diâmetro de processamento 260 A máquina de balanço de engrenagem CNC geralmente é equipada com acionamento de motor servo de alto desempenho, para obter um acionamento direto entre o fuso de HOB e o eixo da peça de trabalho ou a transmissão de alta precisão, para garantir que a resposta dinâmica e a estabilidade do processo de manutenção e a manutenção da manutenção e a manutenção da manutenção da manutenção e da manutenção da manutenção da manutenção da manutenção e da manutenção da manutenção da manutenção da manutenção e da manutenção da manutenção da manutenção da manutenção e da manutenção da manutenção da manutenção da manutenção do serviço de manutenção e a manutenção do sistema de retenção e a manutenção seja a manutenção da manutenção do serviço de manutenção e a manutenção da manutenção do serviço de manutenção.

detalhes

Parâmetros da máquina-hob-hob-hob-hobbing

Assunto	Unidade	Parâmetros
Máx. Diâmetro da peça de trabalho	mm	280
Máx. Módulos da peça	M	8
Máx. viagens axiais (eixo z)	mm	280
Máx. Comprimento da peça de trabalho	mm	610
Distância do centro de hob para o centro da mesa	mm	25-175
Máx. viagem radial (eixo x)	mm	150
Máx. viagem tangencial (eixo y)	mm	180
Alcance de número de dentes		6-600
Máx. Diâmetro de hob hob × comprimento	mm	120 × 200
Hob ee esobro		BT40
Diâmetro da mesa de trabalho	mm	250
Máx. ângulo rotativo do suporte da ferramenta (eixo A)	°	± 45 °
Distância entre a face final do eixo do centro e a superfície da mesa	mm	0-350-650
Distância entre o HOB Center e o Centro de Trabalho	mm	190-490
Resolução de coordenadas lineares do eixo CNC	mm	0.001
Resolução de coordenadas rotativas do eixo CNC	°	0.001
Máx. Velocidade de travessia rápida radial (eixo x)	mm/min	3000
Velocidade rápida axial máxima (eixo z)	mm/min	3000
Velocidade rápida tangencial máxima (eixo y)	mm/min	2000
Velocidade do fuso nominal (eixo B)	r/min	850
Velocidade da mesa de trabalho nominal (eixo C)	r/min	150
Poder total	KW	46
Peso total	KG	Cerca de 8000
Tamanho da máquina (L × W × H)	mm	2960 × 3010 × 2650
