O corte de engrenagens internas apresenta uma restrição física estrita. Você opera dentro de um furo confinado onde o arrasto da ferramenta durante o curso de retorno causa falha catastrófica da ferramenta ou peças rejeitadas. Quando uma fresa se arrasta contra a peça em seu retorno para cima ou para baixo, o atrito resultante destrói a aresta de corte e destrói o perfil evolvente. A folga inadequada da fresa degrada diretamente o acabamento superficial, acelera o desgaste da fresa e aumenta os tempos de ciclo, impactando severamente a lucratividade geral da produção.
Para resolver isso, os fabricantes de engrenagens contam com mecanismos de alívio precisos para afastar a fresa do material em frações de milímetro antes do início do curso de retorno. A evolução dos mecanismos de controle de folga passou dos cames mecânicos tradicionais para a cinemática servo-acionada avançada. Compreender como uma máquina modeladora de engrenagens internas gerencia esse micromovimento estabelece a estrutura para avaliar qual tecnologia se alinha com tolerâncias de produção específicas, geometrias de peças e requisitos de volume.
O processo de modelagem de engrenagens depende de um movimento alternativo contínuo dividido em duas fases distintas. Temos o curso de corte e o curso de retorno sem corte. Durante o curso de corte, o cortador em forma de pinhão atravessa o material da peça, cortando o metal para formar os dentes da engrenagem. Dependendo da configuração da máquina e da geometria da peça, este curso de corte pode ocorrer no movimento descendente ou ascendente. Quando a fresa atinge o final do seu curso, ela deve retrair-se para a sua posição inicial. Este curso de retorno não faz corte, mas apresenta o maior risco para a ferramenta e para a peça de trabalho se a fresa permanecer em contato com o metal recém-cortado.
Os operadores devem compreender o momento exato deste ciclo. Se a máquina funcionar a 500 golpes por minuto, a janela para o cortador limpar o material é medida em milissegundos. Um ligeiro atraso na ligação mecânica ou na resposta do servo significa que a fresa se arrasta pelo aço endurecido. Esse arrasto gera imenso calor, micro-soldando lascas na aresta de corte e destruindo o revestimento da ferramenta.
O alívio, comumente referido como recuo, é o movimento radial preciso necessário para separar a fresa da peça durante o curso de retorno. A máquina deve afastar o cortador uma fração de milímetro. Normalmente definimos isso entre 0,3 mm e 0,5 mm logo antes do início do curso de retorno. Este micromovimento evita que as arestas de corte esfreguem nos flancos dos dentes da engrenagem recém-formados.
Sem um alívio preciso, o atrito gerado durante o curso de retorno gera calor excessivo, causa desgaste rápido da ferramenta e deixa um acabamento superficial ruim no perfil da engrenagem. O sincronismo deste movimento de alívio deve estar perfeitamente sincronizado com o curso do virabrequim ou servo acionamento para garantir que o cortador esteja totalmente livre antes de inverter a direção. Em aplicações pesadas de corte de aço 4140, mesmo um erro de 0,1 mm na distância de recuo quebrará os dentes da fresa nas primeiras passagens.
Enquanto a modelagem externa da engrenagem permite que a fresa se afaste da peça de trabalho para um espaço aberto, a modelagem interna da engrenagem opera sob estritas limitações espaciais. Numa operação interna, a fresa é totalmente envolvida pelo furo da peça. O movimento de alívio deve ser rigorosamente controlado porque recuar a fresa muito longe da zona de corte ativa corre o risco de colidir com o diâmetro interno no lado oposto do furo.
Este ambiente confinado exige tolerâncias de folga mais rigorosas. A máquina deve executar uma retração radial precisa e de curto curso que limpe os dentes ativos sem causar interferência secundária em outras partes da engrenagem interna. Ao configurar um trabalho, os maquinistas devem medir o diâmetro interno e calcular o recuo máximo exato permitido. Se o furo for de 150 mm e a fresa for de 100 mm, você terá espaço de manobra limitado antes que o lado não cortante da ferramenta atinja a parede oposta.
O corte de estrias internas retas requer uma retração radial simples e linear. No entanto, o corte de engrenagens helicoidais internas introduz uma cinemática complexa. Ao operar uma máquina modeladora de coroa para produzir perfis helicoidais, o movimento de folga não pode ser um simples puxão reto. O cortador deve seguir um caminho helicoidal durante o recuo, girando levemente à medida que retrai para corresponder ao ângulo da hélice da engrenagem.
Se a máquina tentar uma retração radial reta em uma engrenagem helicoidal, as laterais dos dentes da fresa colidirão imediatamente com os flancos angulares da peça de trabalho. As máquinas modernas utilizam guias helicoidais especializadas ou interpolação multieixos para garantir que o cortador gire suavemente para fora do corte. A configuração da guia helicoidal requer um alinhamento preciso. Os operadores devem verificar se o ângulo de ataque corresponde exatamente às especificações da fresa para evitar atrito no flanco durante a fase de retração.
As máquinas tradicionais de modelagem de engrenagens gerenciam a folga do cortador usando um sistema mecânico de came e seguidor. Este mecanismo está fisicamente sincronizado com o virabrequim do curso principal. À medida que o virabrequim aciona o cortador para baixo, o perfil do came determina a posição do fuso do cortador ou da mesa de trabalho. Na parte inferior do curso, o came gira fisicamente o alojamento do fuso ou desloca a mesa radialmente para criar a distância de recuo necessária.
Esta ligação mecânica garante que o tempo de alívio esteja inerentemente vinculado à velocidade do curso. Os cames mecânicos oferecem confiabilidade robusta e podem lidar com movimentos contínuos em alta velocidade. No entanto, eles possuem limitações significativas. A quantidade de alívio é fixada pela geometria física do came. Alterar a distância de recuo requer a troca física dos cames ou a realização de ajustes mecânicos demorados. Além disso, as ligações mecânicas estão sujeitas a desgaste ao longo do tempo. À medida que os pinos e os seguidores se degradam, o movimento de alívio introduz folga, levando a folga inconsistente e eventual atrito da ferramenta.

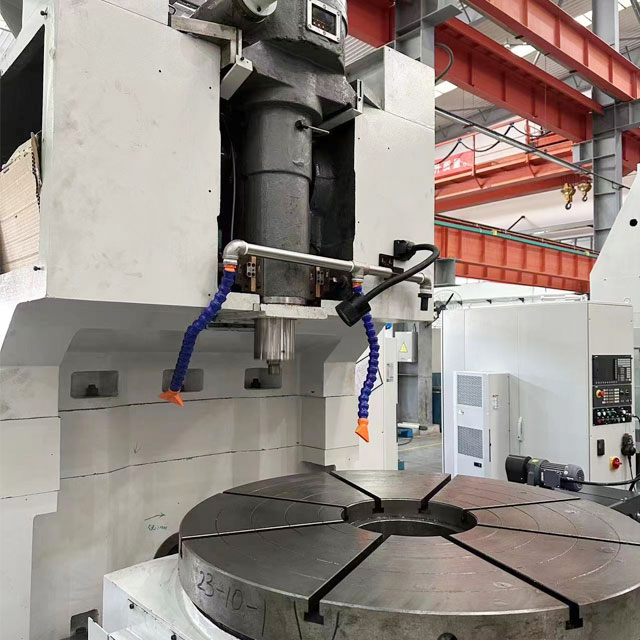

A transição para um modelador de engrenagem interno CNC substitui cames físicos por cinemática acionada por servo. Essas máquinas utilizam interpolação multieixos e motores de alto torque para controlar eletronicamente o movimento de recuo. Em vez de depender de um pivô mecânico, o controlador CNC comanda um servo motor para deslocar a coluna, a mesa ou a cabeça de corte radialmente no milissegundo exato em que o curso de corte termina.
Máquinas avançadas integram guias hidrostáticas ou NC para executar este movimento. Guias hidrostáticas fazem flutuar os componentes móveis sobre uma película pressurizada de óleo, eliminando o atrito metal com metal. Isto proporciona um controle de folga altamente rígido, melhorando a precisão e prolongando a vida útil da ferramenta, garantindo que a distância de alívio seja idêntica em cada curso. A principal vantagem do alívio servo-acionado é a programabilidade. Os operadores podem ajustar a distância de alívio e o tempo rapidamente por meio do painel de controle CNC, otimizando a folga para diferentes materiais, passagens de profundidade de corte variadas ou requisitos específicos de ferramentas, sem qualquer desmontagem mecânica.
Para prototipagem de baixo volume ou trabalhos de reparo, os maquinistas às vezes tentam cortar engrenagens internas usando um modelador linear padrão equipado com uma ferramenta de conformação de ponta única e uma cabeça indexadora. Este método ultrapassa os limites técnicos do equipamento padrão. Como um modelador padrão não possui um mecanismo de alívio radial automatizado sincronizado com uma rotação de indexação, o operador deve gerenciar manualmente a folga da ferramenta.
Para evitar que a ponta única da ferramenta esfregue no curso de retorno, a caixa do tampão da máquina deve ser fortemente modificada, travada ou a mesa deve ser recuada manualmente após cada corte. Este processo trabalhoso é altamente sujeito a erros humanos e produz acabamentos superficiais inconsistentes. Em contraste, uma máquina dedicada de modelagem de engrenagens internas usa um cortador alternativo em forma de pinhão emparelhado com sistemas automatizados de alívio radial de alta velocidade. A máquina dedicada gera perfis evolventes verdadeiros por meio de ação de geração contínua, superando amplamente a indexação manual e a abordagem de corte de ponto único.
| Característica | Alívio acionado por came mecânico | Alívio acionado por servo CNC |
|---|---|---|
| Mecanismo | Cam físico e seguidor ligados ao virabrequim | Interpolação multieixo via motores de torque |
| Ajustabilidade | Fixo; requer mudanças mecânicas | Totalmente programável via controle CNC |
| Desgaste e Manutenção | Propenso a desgaste mecânico e folga ao longo do tempo | Sem atrito (com guias hidrostáticas), desgaste zero |
| Capacidade helicoidal | Requer guias helicoidais físicas | A interpolação eletrônica controla o movimento de torção |
| Tempo de configuração | Ajustes manuais demorados | Mudanças instantâneas de parâmetros |
O controle adequado da folga começa muito antes de a máquina começar a movimentar. Tudo começa com a seleção da ferramenta. A relação matemática entre o diâmetro da raiz da engrenagem interna, o número de dentes e o diâmetro máximo permitido da fresa do pinhão determina o sucesso da operação. Se uma fresa de pinhão for muito grande em relação ao furo interno, seu arco físico não caberá na curvatura da engrenagem interna.
O tamanho da fresa impacta diretamente a geometria do movimento de relevo. Uma fresa muito grande não terá o espaço físico necessário para se afastar da zona de corte sem que seu lado não cortante atinja a parede oposta do furo interno. Os engenheiros devem calcular o diâmetro máximo permitido da fresa para garantir que a distância de alívio programada passe com segurança pelos dentes internos no curso de retorno sem causar interferência em outro lugar. Usamos fórmulas específicas baseadas no módulo e no ângulo de pressão para determinar o tamanho máximo da fresa antes que ocorra interferência.
A interferência na modelagem interna da engrenagem normalmente se manifesta como corte. O corte ocorre quando a fresa remove material dos flancos dos dentes adjacentes à medida que avança no corte ou executa seu movimento de alívio. Este contato secundário destrói o perfil evolvente e estraga a peça. Acontece quando o caminho geométrico dos dentes do cortador cruza com os dentes da engrenagem fora da zona de corte pretendida.
Para mitigar esse risco, os controles modernos das máquinas calculam e simulam o caminho exato da folga antes da fabricação do primeiro chip. O software CNC analisa o diâmetro da fresa, a geometria interna da engrenagem e a distância de alívio necessária para garantir que a fresa saia do espaço do dente de forma limpa. Ao simular a cinemática, os operadores podem verificar se o movimento de recuo não causará contato secundário, permitindo-lhes ajustar o tamanho da fresa ou os parâmetros de alívio de acordo. Se a simulação mostrar corte, o operador deverá selecionar uma fresa com menos dentes.
A precisão do mecanismo de alívio da máquina depende inteiramente da precisão da configuração. Centralizar a peça de trabalho sobre o cortador de engrenagens ou alinhá-la perfeitamente com a mesa rotativa da máquina é uma etapa crítica. Se o furo interno não estiver perfeitamente concêntrico com o eixo de rotação, a dinâmica da folga ficará distorcida.
Mesmo pequenos erros de concentricidade ou desvio axial levam a folga assimétrica. À medida que a máquina gira a peça através do ciclo de geração, o desvio faz com que o furo interno se desloque para mais perto da fresa de um lado e mais longe do outro. Isso faz com que a ferramenta esfregue fortemente no lado apertado do furo, enquanto apresenta folga excessiva no lado solto. Para evitar isso, os operadores devem usar relógios comparadores e mandris de precisão para varrer o furo interno, garantindo que o eixo da peça esteja perfeitamente alinhado com o eixo do fuso da máquina antes de iniciar o ciclo de corte. Dispositivos de fixação adequados que evitam distorções durante cortes pesados também são obrigatórios para manter esse alinhamento.
A precisão do mecanismo de folga está diretamente correlacionada com a rugosidade superficial resultante dos dentes da engrenagem e com a vida útil das fresas alternativas em forma de pinhão. Quando uma máquina executa um movimento de recuo repetível e perfeito, as arestas de corte permanecem afiadas por muito mais tempo porque não estão sujeitas ao atrito abrasivo do arrasto pelo material endurecido.
Ao fazer a transição de sistemas mecânicos mais antigos para uma máquina CNC moderna, os fabricantes devem esperar uma redução mensurável no desgaste da ferramenta. A eliminação da folga no mecanismo de alívio garante que a fresa nunca esbarre na peça de trabalho no curso de retorno. Essa separação precisa produz acabamentos superficiais superiores, muitas vezes eliminando a necessidade de operações de acabamento secundário, como retificação ou brunimento em determinadas classes de engrenagens internas. Você notará que os cavacos que saem da máquina estão limpos e uniformes, em vez de rasgados e descoloridos devido ao acúmulo de calor.
Uma compensação conceitual fundamental na modelagem de engrenagens envolve o equilíbrio de altos cursos por minuto com a capacidade da máquina de executar com precisão o movimento de alívio. Em altas velocidades, a máquina tem apenas milissegundos para afastar o cortador da peça de trabalho, completar o curso de retorno e empurrar o cortador de volta para a posição antes que o próximo movimento descendente comece.
Máquinas pesadas devem lidar com a imensa inércia da cabeça de corte ou da mesa de trabalho durante esses rápidos ciclos de recuo. Se a máquina não tiver rigidez suficiente ou capacidade de resposta do servo, as mudanças rápidas de direção introduzem vibração e ultrapassagem. Essa vibração se traduz diretamente em marcas de vibração nos dentes da engrenagem. Avaliar uma máquina requer analisar quão bem suas peças fundidas estruturais e guias amortecem a vibração, mantendo distâncias de alívio exatas em velocidades máximas de curso. Procure máquinas com bases de ferro fundido fortemente estriadas para absorver essas rápidas mudanças direcionais.
As engrenagens internas estão frequentemente localizadas perto de ressaltos ou na parte inferior de furos cegos, apresentando sérios desafios de folga. Nestas aplicações, a fresa deve interromper seu curso descendente e executar imediatamente o movimento de alívio dentro de um intervalo de apenas alguns milímetros para evitar colidir com a parte inferior da peça.
O mecanismo de folga deve funcionar instantaneamente na parte inferior do curso. Os sistemas mecânicos muitas vezes lutam com isso devido ao raio físico do came, que requer uma certa quantidade de deslocamento excessivo para completar o pivô. Os sistemas servo-acionados CNC se destacam aqui, pois podem comandar uma retração radial imediata no milissegundo em que o eixo Z atinge sua profundidade programada, tornando-os altamente adequados para moldar estrias cegas e engrenagens internas com folga mínima de corte. Você pode programar um tempo de espera na parte inferior do curso para garantir que o alívio seja totalmente executado antes do início do retorno ascendente.
O formato interno da engrenagem retém cavacos dentro do furo. A folga inadequada combinada com o mau escoamento dos cavacos leva ao recortamento dos cavacos. Quando os cavacos não são eliminados, eles são arrastados de volta para a zona de corte durante o curso de retorno ou o curso de corte subsequente. O recortamento de cavacos endurecidos lasca instantaneamente as bordas do cortador e marca o acabamento superficial da engrenagem interna.
Para mitigar esta situação, os fabricantes devem avaliar máquinas equipadas com sistemas integrados de refrigeração de alta pressão. O fornecimento de refrigerante deve ser sincronizado com o curso de alívio, injetando fluido diretamente no espaço do dente no momento em que a fresa recua. Essa descarga de alta pressão remove os cavacos do furo restrito antes que a fresa engate novamente no material. Recomendamos uma pressão mínima de refrigeração de 300 PSI direcionada através de bicos ajustáveis direcionados precisamente à interface de corte.
A força radial exercida durante o curso de corte é substancial. Se a estrutura da máquina ou o fuso de corte não tiver rigidez, esta força de corte causa deflexão. O fuso se inclina ligeiramente para longe do corte. Quando o curso termina e a força de corte cai para zero, o fuso volta à sua posição natural.
Este retorno elástico pode anular a folga programada no curso de retorno. Se a máquina estiver programada para um alívio de 0,3 mm, mas o fuso desviar 0,2 mm durante o corte e voltar, a folga real será reduzida para perigosos 0,1 mm, arriscando o arrasto da ferramenta. Especificar máquinas com rolamentos hidrostáticos superdimensionados, designs de colunas robustos e fusos de corte grossos é necessário para manter a rigidez absoluta sob cargas de corte pesadas, garantindo que o alívio programado corresponda à folga física real.
| Sintoma | Causa potencial | Ação corretiva |
|---|---|---|
| Marcas de vibração nos flancos das engrenagens | Vibração durante o curso de alívio | Reduza a velocidade do curso ou verifique a rigidez da guia |
| Lascamento rápido da borda do cortador | Recorte de cavacos no furo | Aumente a pressão do líquido refrigerante e ajuste a mira do bico |
| Desgaste assimétrico da ferramenta | Excentricidade da peça ou centralização deficiente | Reindique o furo e ajuste os acessórios de fixação |
| Aparar dentes adjacentes | Diâmetro da fresa muito grande para o furo | Selecione um cortador com menos dentes |
A folga precisa da fresa continua sendo o fator determinante para o sucesso da moldagem de engrenagens internas. Sem um recuo preciso no curso de retorno, a vida útil da ferramenta diminui e a qualidade da peça diminui. A mudança para mecanismos de alívio acionados por CNC oferece flexibilidade superior, permitindo que os operadores programem caminhos de folga exatos que se adaptam a geometrias helicoidais complexas e restrições rígidas de furo cego, superando em muito os cames mecânicos tradicionais.
As equipes de aquisição e engenharia que avaliam novos equipamentos devem priorizar as máquinas com base na rigidez da guia, na capacidade de resposta das capacidades de alívio programáveis e nas restrições geométricas específicas de suas peças de trabalho. Uma máquina que corta engrenagens anelares com furo passante requer capacidades de curso diferentes de uma máquina que corta estrias internas cegas perto de um ressalto.
Para garantir uma implementação bem-sucedida, siga as seguintes etapas:
A: A folga do cortador evita que a ferramenta se arraste contra a peça de trabalho durante o curso de retorno sem corte. Esta microrretração elimina o atrito, preserva as arestas de corte afiadas da ferramenta, evita lascas e garante um acabamento superficial limpo e preciso nos dentes da engrenagem.
R: Ele usa servomotores sincronizados e guias NC avançados para ditar eletronicamente o movimento de recuo. O controlador CNC comanda os motores para afastarem dinamicamente o eixo do cortador ou a mesa de trabalho do corte por uma distância precisa e programável no final de cada curso de corte.
R: A interferência, ou corte, ocorre quando o cortador do pinhão é muito grande em relação ao diâmetro da raiz da engrenagem interna e à contagem de dentes. O arco físico da fresa superdimensionada cruza com os flancos dos dentes internos adjacentes durante o movimento de avanço ou alívio, destruindo o perfil da engrenagem.
R: Embora ferramentas de ponto único possam ser usadas com configurações personalizadas de caixa de válvula e cabeçotes de indexação em modeladores padrão para prototipagem, engrenagens de produção internas verdadeiramente envolventes exigem uma máquina modeladora de engrenagens dedicada. Máquinas dedicadas fornecem indexação contínua precisa e mecanismos de alívio radial automático necessários para uma produção precisa e de alto volume.
R: Erros de desvio ou centralização criam folga assimétrica. À medida que a peça gira, o furo se aproxima da fresa de um lado e se afasta do outro. Esta distância irregular faz com que a ferramenta esfregue fortemente no lado apertado, causando danos localizados na fresa e distorção do perfil.
R: Evitar o recorte de cavacos requer uma combinação de recuo preciso da fresa, tempo de curso otimizado e refrigeração de alta pressão direcionada. O sistema de refrigeração deve expulsar os cavacos do furo confinado no momento exato em que a fresa libera, garantindo um espaço de dente limpo para o próximo golpe.
R: As guias hidrostáticas flutuam os componentes móveis em uma película pressurizada de óleo, eliminando o atrito mecânico entre metais. Isso resulta em desgaste zero ao longo do tempo, maior rigidez estrutural e movimentos de folga altamente repetíveis, garantindo distâncias de alívio consistentes e maior vida útil da ferramenta.
